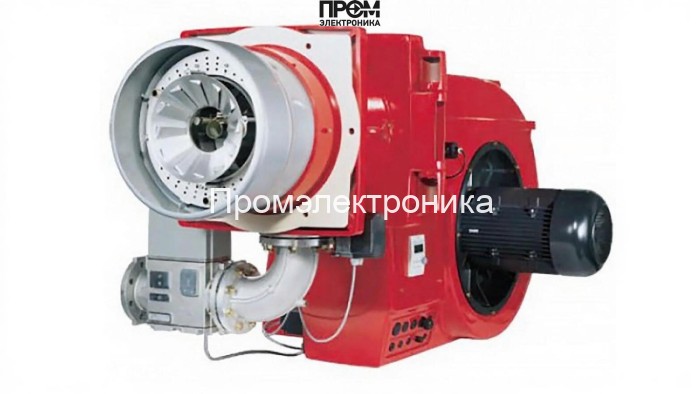

Техническое описание газодизельной горелки Weishaupt RGL 50/2-A, DN 65 (исп. ZM-1LN)

Краткое техническое изложение предназначено для инженеров и проектировщиков котельных: комбинированная газодизельная горелка Weishaupt RGL 50/2-A (DN 65) представляет собой модульную промышленную систему мощностью 600–4900 кВт с расходом топлива 74–411 кг/ч и регулировкой давления рампы 52–169 мбар. Исполнение ZM-1LN обеспечивает повышенную надёжность и простоту интеграции в типовые теплоэнергетические установки.

Ключевые характеристики

• Мощность: 600–4900 кВт; диапазон регулировки — плавный, ступенчатый или комбинированный.
• Номинальный диаметр фланца: DN 65; длина пламенной трубы — 447 мм.
• Электропитание: 220 / 380 В; электродвигатель: 14 кВт; класс защиты IP40.
• Расход топлива: 74–411 кг/ч; противодавление допускается в диапазоне от -2 до 18 мбар.

Составные узлы и функциональные элементы

Конструктивно горелка состоит из набора сервисных и управляющих модулей, каждый из которых выполняет критически важную функцию для стабильной и безопасной работы:

• топливный насос — обеспечивает подачу жидкого топлива при дизельном режиме и поддерживает необходимый напор в форсунках;
• форсунки (голова сгорания) — формируют рабочую смесь и оптимизируют распыление топлива для полного сгорания;
• трансформатор розжига и электроды — отвечают за инициирование и устойчивый поджиг факела при запуске;
• датчик пламени — контролирует наличие и стабильность горения, интегрируется в систему безопасности;
• топочный автомат — реализует последовательность запуска/гашения, самодиагностику и аварийную блокировку;
• реле давления — отслеживает давление рампы и переключает режимы при выходе параметров за пределы допустимого;
• сервопривод — управляет положением клапанов и заслонок для точного дозирования газа и воздуха;
• клапан (газовый/дизельный) — обеспечивает герметичное запирание и быстрое перекрытие подачи топлива при аварии.

Эксплуатационные особенности и обслуживание

• Монтаж и пусконаладку выполнять квалифицированным персоналом с учётом требований к давлению рампы и электрическим подключениям.
• Регулярная проверка форсунок, состояния электродвигателя, трансформатора розжига и датчика пламени — ключ к стабильной работе.
• Рекомендованный регламент технического обслуживания — не реже одного раза в 6 месяцев в промышленных режимах.

Преимущества для проекта

• Высокая универсальность — быстрое переключение между газовым и дизельным режимом для резервирования.
• Модульная компоновка — упрощённая замена узлов (топливный насос, форсунки, сервопривод) без демонтажа корпуса.
• Соответствие промышленным требованиям — устойчивость к противодавлению и адаптация к стандартным фланцевым интерфейсам DN 65.

Данное описание ориентировано на SEO 2026: используются целевые запросы «газодизельная горелка Weishaupt RGL 50/2-A», «комбинированная горелка DN 65», «модульная горелка 600–4900 кВт», что обеспечит релевантность при поиске технической документации и комплектующих. Для проектных расчётов и подбора конфигурации рекомендуем учитывать параметры давления рампы, длину пламенной трубы и требования к системе автоматизации котла.
