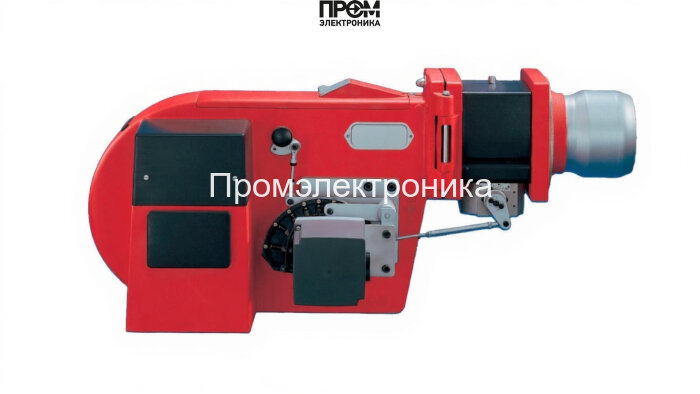

Газодизельная горелка Weishaupt RGL 3/1-E, DN 50 — техническое описание и состав

Представленная комбинированная газодизельная горелка Weishaupt RGL 3/1-E (исполнение ZME) разработана для надёжной и эффективной работы в диапазоне мощности 90–630 кВт. Конструкция ориентирована на промышленное и коммунально-бытовое применение: водогрейные и паровые котлы, теплообменники и воздухонагреватели с присоединением DN 50. Аппарат сочетает микропроцессорное управление, продуманную модульную компоновку и встроенные средства безопасности для стабильного горения при переменных режимах топлива и нагрузки.

Ключевые технические свойства

• Диапазон мощности: 90–630 кВт — покрывает базовые и пиковые нагрузки.
• Присоединение: DN 50, длина пламенной трубы 153 мм.
• Питание: 220 В, защита корпуса IP54 для эксплуатации в промышленных помещениях.
• Противодавление: −2…6 мбар; масса корпуса: 47 кг.
• Тип: комбинированная газодизельная горелка, прогрессивное исполнение.

Состав основных узлов и их функции

Конструктивно горелка RGL 3/1-E состоит из модульных блоков, обеспечивающих простоту обслуживания и высокую ремонтопригодность. В описании ниже перечислены основные детали, ответственные за подачу, розжиг, управление и безопасность:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при работе в дизельном режиме, поддерживает требуемое давление на форсунках.
• Датчик пламени — оптический/ионный контроль наличия устойчивого факела, гарантирующий автоматическую блокировку при сбоях горения.
• Топочный автомат — микропроцессорный контроллер (встроенный LFL) управляет последовательностью этапов запуска, продувки и отключения, выполняет диагностику и хранит коды ошибок.
• Трансформатор розжига — формирует искровой разряд для инициирования воспламенения топлива на старте цикла.
• Реле давления — контролирует давление воздуха/топлива в смесительном узле, обеспечивает защитные отключения при отклонениях от заданных параметров.
• Форсунки — высокоточные распылители для жидкого топлива с гарантией стабильной факелообразующей смеси.
• Сервопривод — обеспечивает позиционирование заслонок и клапанов для регулирования подачи воздуха и газа; совместим с системами модуляции и внешними регуляторами.
• Клапан (двойной электромагнитный газовый клапан) — аварийная запорная система подачи газа, класс A, блокирует подачу при отказе управления.
• Электроды — исполняют роль зажигания и контроля ионизационного сигнала, обеспечивая надёжность розжига и стабильность пламени.

Эксплуатация, регулировка и обслуживание

• Запуск и остановка полностью автоматизированы; предусмотрена предварительная продувка камеры для исключения скопления топлива.
• Регулирование мощности — плавно-двухступенчатое с возможностью модуляции при подключении внешнего регулятора; сервопривод обеспечивает точность позиций заслонок.
• Рекомендованное ТО: ежемесячная визуальная проверка, периодическая проверка форсунок, датчика пламени, состояния уплотнений и электрических соединений; полное сервисное обслуживание 1–2 раза в год.

Weishaupt RGL 3/1-E — решение для тех, кто требует надёжности, безопасности и гибкости топлива в промышленной теплотехнике. Комбинация качественных компонентов и продуманной автоматики обеспечивает экономичное сгорание и простоту интеграции в современные системы управления 2026 года.
