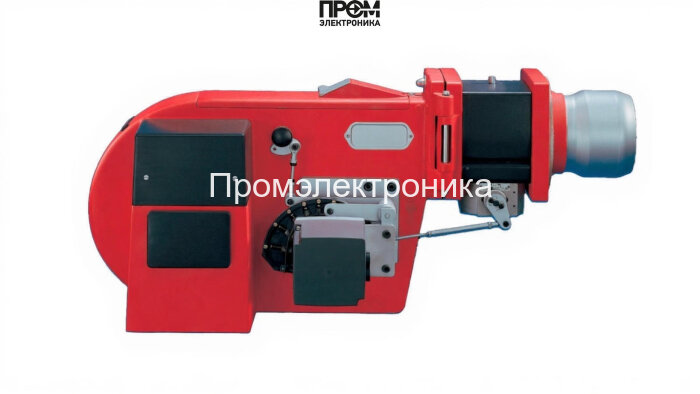

Газодизельная горелка Weishaupt RGL 3/1‑E, DN 50 — техническое описание

Представленная газодизельная горелка Weishaupt RGL 3/1‑E (исп. ZMD, DN 50) — промышленный модуль для ответственных теплотехнических задач. Решение ориентировано на надёжную и управляемую работу в диапазоне мощности 90–630 кВт при эксплуатации на природном газе и лёгком жидком топливе. Описание составлено в техническом стиле с акцентом на ключевые узлы и их функциональную взаимосвязь, что важно для проектирования, монтажа и обслуживания котельных установок.

Конструкция и ключевые узлы

• Топливный насос — обеспечивает стабильную подачу жидкого топлива на форсунки; конструкция допускает работу с подачей низкого давления и предусмотрена защита от гидроударов.
• Датчик пламени — оптический/ионный датчик контроля наличия пламени; интегрируется с топочным автоматом для мгновенной блокировки при аварийной ситуации.
• Топочный автомат — программируемый модуль управления последовательностью розжига, контроля каналов безопасности и логикой переходов между видами топлива.
• Трансформатор розжига — импульсный источник высокого напряжения для электрических разрядов на электродах; рассчитан на многократные циклы старта в полевых условиях.
• Реле давления — сигнализирует о давлении на топливной магистрали и газовом вводе; встроена функция аппаратной блокировки при выходе параметров за пределы нормы.
• Форсунки — распределители жидкого топлива с точной наружной геометрией распыла; обеспечивают оптимальное распыление и смешение с воздухом в пламя‑трубке длиной 153 мм.
• Сервопривод — актуатор заслонки и регулировки подачи воздуха/газа; обеспечивает повторяемость положений и интеграцию с электронным регулятором мощности.
• Клапан — многоступенчатая система запорных и предохранительных клапанов; в газовом тракте применяется двойной газовый клапан класса A для повышения безопасности.
• Электроды — зажигающие электроды высокого ресурса, расположенные с учётом стабильного розжига и минимизации нагара; совместимы с трансформатором розжига и системой ионизационного контроля.

Технические характеристики (кратко)

• Мощность: 90–630 кВт
• Присоединение: DN 50
• Длина пламенной трубы: 153 мм
• Электропитание: 220/380 В, 50 Гц
• Класс защиты: IP54
• Вес: 47 кг

Эксплуатация и обслуживание

Для обеспечения долговечности и точности работы необходимо регулярное обслуживание: проверка и калибровка датчика пламени, очистка форсунок, контроль состояния электродов и трансформатора розжига, тестирование реле давления и работа сервоприводов. Монтаж и пусконаладка должны выполняться сертифицированным персоналом с соблюдением регламентов производителя и требований по безопасности.

Вывод

Weishaupt RGL 3/1‑E — высокоинтегрированная газодизельная горелка для промышленных котельных, где приоритетом являются безопасный розжиг, точное управление мощностью и простота обслуживания узлов: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды обеспечивают комплексную функциональность при эксплуатации в условиях промышленных нагрузок и требований современной автоматизации.
