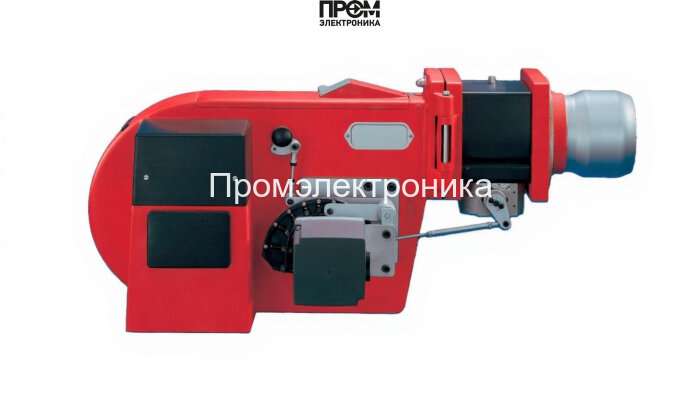

Газодизельная горелка Weishaupt RGL 3/1‑E, 2, исп. ZME — техническое описание

Представленная комбинированная газодизельная горелка Weishaupt RGL 3/1‑E разработана для стабильной работы в паровых и водогрейных котлах средней мощности. Модель сочетает прогрессивную модуляцию мощности и надёжную электронику, обеспечивая эффективное сжигание при переходе между природным газом и жидким топливом. Конструкция рассчитана на эксплуатацию в диапазоне 90–630 кВт, при противодавлении от −2 до 6 мбар и электропитании 220 В, класс защиты IP54.

Ключевые технические характеристики

• Бренд: Weishaupt (Германия); артикул: 75631683.
• Тип: комбинированная (газ/дизель), прогрессивная модуляция мощности 90–630 кВт.
• Длина пламенной трубы: 153 мм; тип соединения: Rp 2".
• Электропитание: 220 В однофазное; степень защиты корпуса: IP54.
• Вес: 47 кг; габариты: 95.8×75×43 см; эксплуатационный диапазон температур: −15…+40 °C.

Конструкция и составные узлы

Конструктивно горелка выполнена с упором на доступность обслуживания и безопасность. Основные узлы интегрированы в компактный корпус с откидной крышкой для быстрого доступа. В состав входят следующие ключевые детали:

• топливный насос — обеспечивает равномерную подачу жидкого топлива и стабильное давление на форсунки;
• форсунки — высокоточные распылители для дизельного режима, оптимизированные под модуляцию мощности;
• датчик пламени — оптический/ионный элемент контроля наличия факела и защиты от самовозгорания;
• топочный автомат (электронный менеджер горения) — микропроцессорный блок управления синхронизирует подачу топлива и воздуха;
• трансформатор розжига и электроды — система инициирования искры и контроля за уверенностью воспламенения;
• реле давления — контроль рабочего давления воздуха/топлива, автоматические блокировки при отклонениях;
• клапан(ы) — газовые и топливные клапаны для безопасного дистанционного перекрытия и переключения топлива;
• сервопривод — исполнительный механизм для точного регулирования положения клапанов и заслонок;
• вентилятор с оцинкованным рабочим колесом — обеспечивает требуемый наддув и стабильность горения.

Преимущества и эксплуатационные аспекты

• гибкость топлива: быстрая и безопасная смена режима газ/дизель без серьёзного переоборудования котла;
• энергоэффективность: прогрессивная модуляция снижает расход топлива и пиковые нагрузки на систему;
• повышенная безопасность: многоуровневые блокировки с контролем пламени, давления и состояния клапанов;
• простота обслуживания: модульная компоновка основных узлов и доступная замена форсунок, насосов и электродов;
• соответствие стандартам: конструкция выполнена с учётом требований эмиссии и промышленной безопасности.

Рекомендации по монтажу и обслуживанию

• монтаж и наладку доверять сертифицированным специалистам для точной настройки соотношения «топливо/воздух»;
• проводить регулярную проверку датчика пламени, состояния электродов и трансформатора розжига, а также тест реле давления;
• обслуживание форсунок и топливного насоса — согласно регламенту производителя для поддержания оптимальной аэродинамики сопла;
• соблюдать рекомендации по вентиляции помещения и защите от агрессивной среды для сохранения класса IP54.

Weishaupt RGL 3/1‑E — практичное решение для котельных, требующих надёжной двухтопливной работы с акцентом на энергоэффективность, безопасность и простоту сервиса.
