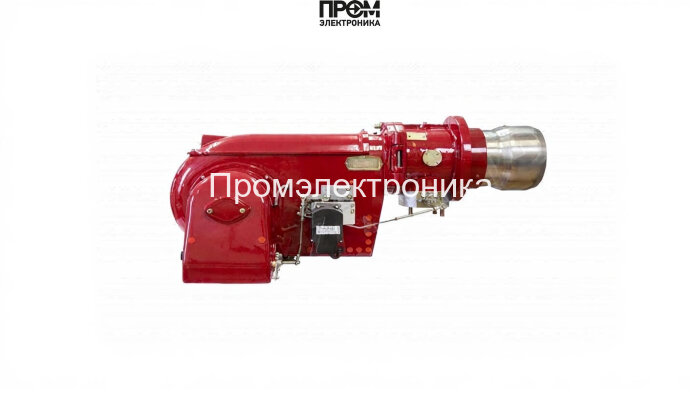

Газодизельная горелка Weishaupt RGL 10/1‑D, 2, исп. ZMD — техническое описание

Предлагаемая газодизельная горелка Weishaupt RGL 10/1‑D — промышленное решение для надёжной теплогенерации при мощностях 500–3600 кВт. Конструкция ориентирована на долговременную эксплуатацию в котельных и технологических паровых установках: сочетание модульной надёжности и точного управления обеспечивает энергоэффективность, минимальные выбросы и удобство сервисного обслуживания.

Краткие технические параметры

• Вид: комбинированная (газ/дизель)
• Мощность: 500–3600 кВт, плавная или двухступенчатая модуляция
• Длина пламенной трубы: 233 мм (стандартная)
• Электропитание: 380 В; потребляемая мощность 3500 Вт
• Класс защиты: IP40; вес 137 кг; фланец Rp 2"
• Противодавление в топке: от −2 до 11.9 мбар

Конструкция и состав узлов

Горелка выполнена в моноблочном корпусе с интегрированным вентилятором и шумоглушителем. Для обеспечения безопасной и управляемой работы в конструкцию включены следующие основные элементы:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива на форсунки и поддерживает требуемое давление в системе при переходе между режимами.
• Форсунки — формируют необходимую факел‑геометрию и дозируют распыл дизельного топлива для оптимального сгорания.
• Клапаны (включая электромагнитные запорные клапаны) — гарантируют герметичность подачи и жесткий разрыв топливной магистрали при аварийных отключениях.
• Датчик пламени — УФ‑датчик контроля пламени обеспечивает мгновенную блокировку при погасании или неустойчивом горении.
• Топочный автомат — координатор логики запуска, розжига, контроля и аварийной блокировки; реализует последовательность безопасного пуска и останова.
• Трансформатор розжига и электроды — создают искровой разряд для надёжного воспламенения смесительной зоны при старте, выдерживая интенсивные циклы включения.
• Реле давления — контролирует давление воздуха/наддува и блокирует работу при падении или превышении допустимых значений.
• Сервопривод — обеспечивает точную регулировку заслонок и положения дозирующих шайб в системе «топливо/воздух» для поддержания оптимальной смеси.

Функциональные преимущества и эксплуатация

• Быстрый переход между газовым и жидкотопливным режимом без сложной переналадки.
• Точная коррекция подачи топлива и воздуха через сервопривод и регулируемые шайбы — снижение расхода и выбросов.
• Диагностика и доступность обслуживания: откидывающийся корпус и продуманная компоновка основных узлов сокращают время ТО.
• Соответствие промышленным требованиям безопасности и простота интеграции с системами автоматизации котельной.

Weishaupt RGL 10/1‑D рекомендована для промышленных котлов и парогенераторов, где важны стабильность пламени, высокая энергоэффективность и удобство сервисного обслуживания. Для подбора конфигурации и оригинальных запчастей обратитесь к официальному поставщику.
