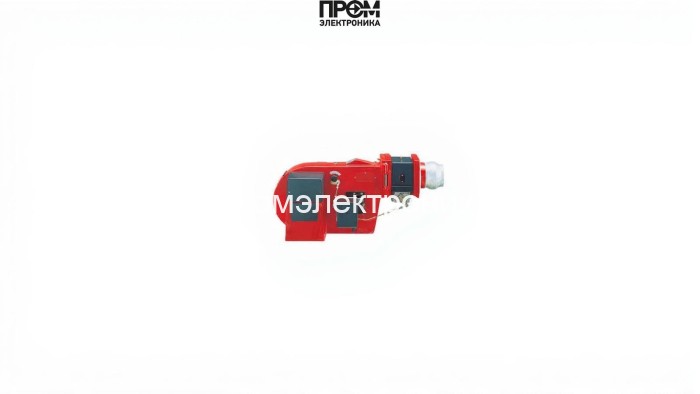

Газодизельная горелка Weishaupt GL 7/1‑D — техническое описание и состав узлов

Представленная газодизельная горелка Weishaupt GL 7/1‑D спроектирована для промышленного теплового оборудования с диапазоном мощности 300–1750 кВт. Документ составлен в строгом техническом стиле с акцентом на эксплуатационные параметры, надёжность и сервисную совместимость в соответствии с SEO-требованиями 2026 года: чёткие заголовки, ключевые фразы и структурированная семантика.

Ключевые технические параметры

• Мощность: 300–1750 кВт.
• Расход топлива (ориентировочно): 32–147 кг/ч.
• Длина пламенной трубы: 230 мм; тип — стандартная.
• Электропитание: 220 В; электродвигатель: 3000 Вт.
• Класс защиты: IP54. Вес: 82 кг. Габариты: 96.5×84.8×56 см.
• Рабочее противодавление топки: −2…+9 мбар. Соединение Rp 1".

Состав основных узлов и функциональных компонентов

Конструктивно горелка включает моноблочный корпус с интегрированными механизмами управления и системой подачи топлива. Для обеспечения надёжной работы и безопасного запуска в состав входят следующие элементы:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива при работе в жидком режиме; конструкция допускает отключение при переходе на газ.
• Датчик пламени — оптический/ионный сенсор контроля наличия факела, интегрированный в систему безопасности.
• Топочный автомат — управляющий блок для мониторинга последовательности запуска/остановки, защиты по сигналам датчиков и реализации логики аварий.
• Трансформатор розжига — высоковольтный блок для подачи искрового импульса на электроды при зажигании топлива.
• Реле давления — контролирует давление в топливной и газовой магистрали, выполняет функции теста герметичности и блокировки при утечках.
• Форсунки — сменные распылители для дизельного режима, конструкция обеспечивающая оптимальную фазировку топлива и стабильность факела.
• Сервопривод — приводы воздушной заслонки и топливного дросселя для точного регулирования подачи воздуха и топлива в динамическом диапазоне.
• Клапан(ы) — газовые и топливные запорные элементы высокого класса герметичности для безопасной эксплуатации.
• Электроды — комплект зажигания и контрольные электроды, обеспечивающие надёжный розжиг и стабильный мониторинг пламенной фазы.

Особенности эксплуатации и обслуживания

• Плавное регулирование мощности и синхронизация воздушной заслонки с топливной подачей минимизируют пульсации и оптимизируют КПД.
• Плановое обслуживание: проверка форсунок, регулировка зазоров электродов, тест реле давления и состояния датчика пламени.
• Рекомендуется использование дизтоплива с вязкостью <6 мм²/с и соблюдение регламентных интервалов для насосов и уплотнений.

Weishaupt GL 7/1‑D — решение для котельных и теплогенераторов, где требуется надёжная работа на газе и дизеле с минимальными затратами на эксплуатацию и высокий уровень безопасности автоматизации.
