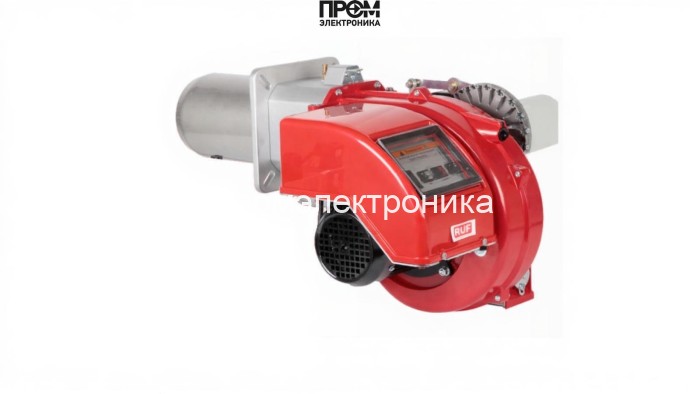

Газодизельная горелка RUF RTGL 40 P — техническое описание и состав

Газодизельная комбинированная горелка RUF RTGL 40 P представляет собой промышленный двухступенчатый агрегат мощностью 70–390 кВт, разработанный для эффективного и стабильного сжигания как природного газа, так и дизтоплива. Конструкция ориентирована на длительную эксплуатацию в котельных и технологических установках с контролируемыми условиями эксплуатации (класс защиты IP40). Описание сформировано с учётом современных требований SEO 2026 года: акцент на надёжность, энергоэффективность и простоту обслуживания.

Ключевые конструктивные узлы (основные детали)

• Топливный насос — обеспечивает стабильное давление подачи жидкого топлива и точную дозировку в форсунку.
• Датчик пламени — контролирует наличие устойчивого факела и инициирует безопасное отключение при погасании.
• Топочный автомат — блок управления фазами розжига, переходами ступеней и защитными алгоритмами.
• Трансформатор розжига — генерирует высоковольтные импульсы для инициации искры на электрoдах.
• Реле давления — следит за давлением воздуха/топлива и предотвращает работу при недопустимых параметрах.
• Форсунки — обеспечивают оптимальное распыление дизельного топлива для полного сгорания и минимальных выбросов.
• Сервопривод — управляет заслонками и положением дозирующих элементов для точной регулировки подачи топлива/воздуха.
• Клапан (запорный/регулирующий) — обеспечивает герметичность подачи топлива и аварийное перекрытие.
• Электроды — формируют искру розжига и поддерживают стабильное воспламенение смеси.

Технические характеристики и эксплуатационные параметры

• Вид горелки: комбинированная (газ/дизель), двухступенчатая.
• Мощность: 70–390 кВт; расход топлива: 6–33 кг/ч.
• Длина/диаметр пламенной трубы: 210 мм / Ø160 мм.
• Электропитание: 220 В, электродвигатель 300 Вт, класс защиты IP40.
• Противодавление: 0–6.95 мбар; вес: 45 кг; габариты: 69.2×50.2×40.2 см.

Особенности конструкции и преимущества

• Модульная компоновка — упрощённый доступ к форсункам, насосам и платам управления для быстрого ТО и замены узлов.
• Двухступенчатое управление обеспечивает экономичный режим при частичных нагрузках и быстрый переход на полную мощность.
• Интегрированные защитные элементы (датчик пламени, реле давления, аварийные клапаны) минимизируют риск аварийных ситуаций.
• Оптимизированное распыление форсунок и синергия с серводвигателем повышают КПД горения и снижают выбросы.

Рекомендации по установке и обслуживанию

• Монтаж с учётом фланцевого присоединения и соблюдением зазоров для обслуживания трансформатора розжига и электродов.
• Профилактическая проверка топливного насоса, фильтров и форсунок каждые 500 часов эксплуатации либо по регламенту завода-изготовителя.
• Проверка корректной работы датчика пламени и логики топочного автомата при каждом техническом осмотре.
• Тестирование реле давления и клапанов безопасности перед пусконаладочными работами.

RUF RTGL 40 P — решение для котлов среднего промышленного сегмента, где требуется надёжная автоматика горения, устойчивость пламени и возможность оперативной замены ключевых узлов. Техническая архитектура изделия ориентирована на долговременную работу с минимальными простоем и затратами на обслуживание, что делает горелку эффективным выбором для современных котельных и технологических линий.
