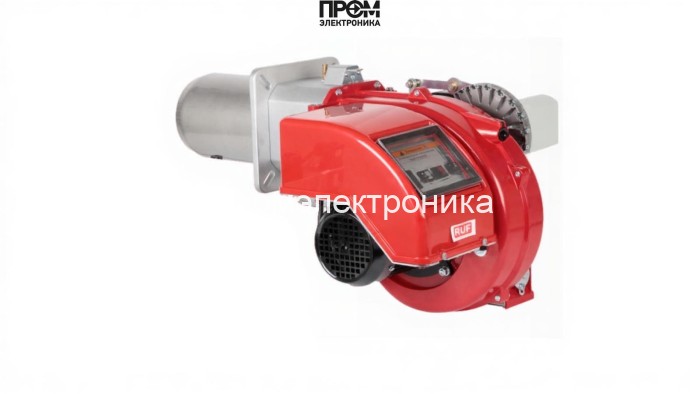

Газодизельная горелка RUF RTGL 40 P MB-DLE 415

Газодизельная горелка RUF RTGL 40 P MB-DLE 415 — техническое описание и состав узлов

Представленная горелка RUF RTGL 40 P MB-DLE 415 — промышленное комбинированное решение для надежного сжигания газа и дизельного топлива в котельных и теплогенераторах. Диапазон мощности 70–390 кВт и модульная конструкция обеспечивают простоту монтажа, диагностики и интеграции в системы автоматизации 2026 года. Описание составлено в техническом стиле с акцентом на эксплуатационные узлы и возможности сервисного обслуживания.

Ключевые технические параметры

• Вид топлива: газ / дизель
• Мощность: 70–390 кВт
• Расход топлива: 6–33 кг/ч
• Электропитание: 220 В; электродвигатель вентилятора 300 Вт
• Пламенная труба: длина 210 мм, диаметр 160 мм
• Класс защиты: IP40; масса: 45 кг; габариты: 69.2x50.2x40.2 см

Состав основных узлов и их функции

• Топливный насос — обеспечивает дозированную подачу дизельного топлива к форсункам, поддерживает стабильное давление подачи при колебаниях подачи топлива.
• Датчик пламени — отвечает за непрерывный контроль наличия факела; интегрируется с системой безопасности для аварийного отключения.
• Топочный автомат — логический блок управления последовательностью пуска/остановки, обеспечивает двухступенчатую работу и защиту по аварийным параметрам.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига, гарантирует стабильную и быструю инициацию воспламенения.
• Реле давления — контролирует противодавление в топке и срабатывает при выходе параметров за допустимые пределы.
• Форсунки — обеспечивают тонкое распыление дизельного топлива; подбор форсунок влияет на стабильность горения и выбросы.
• Сервопривод — управляет положением привода газа/воздуха для точной регулировки коэффициента избытка воздуха в камере сгорания.
• Клапан — запорная арматура для топлива и газа, реализована с блокировкой по командам топочного автомата.
• Электроды — рабочие элементы розжига и контроля искрообразования; требуют периодической проверки и замены по регламенту.

Эксплуатация, сервис и интеграция

• Модульная компоновка упрощает обслуживание: заменяемые блоки насосов, форсунок и электродов.
• Рекомендуется периодическая проверка датчика пламени и трансформатора розжига при каждом сезонном техническом обслуживании.
• Для интеграции в АСУ ТП доступны сигналы состояния топочного автомата и реле давления; возможна настройка логики управляющего ПУ.
• Использование оригинальных комплектующих продлевает ресурс и сохраняет параметры эффективности горения.

Горелка RUF RTGL 40 P MB-DLE 415 оптимальна для промышленных котельных, модульных теплогенераторов и объектов с требованиями к резервированию топлива и точному регулированию процесса горения.
