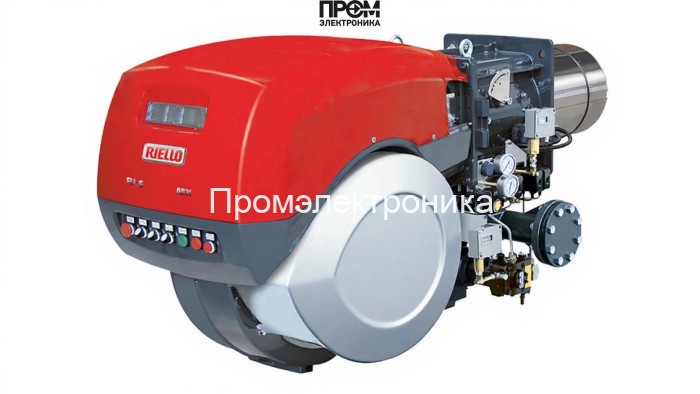

Газодизельная горелка Riello RLS 800/E MX TC FS1 — техническое описание и состав

Riello RLS 800/E MX TC FS1 — промышленная комбинированная газодизельная горелка класса Premium, спроектированная для стабильной работы в паровых и водогрейных котельных мощностью 1,75–8,0 МВт. Модель обеспечивает точный контроль процесса горения при подключении к фланцу DN 80 и стандартной пламенной трубе длиной 558 мм. Электропитание 380 В, класс защиты IP54 и масса 300 кг делают устройство подходящим для эксплуатационных условий промышленного уровня.

Ключевые параметры

• Мощность: 1750–8000 кВт
• Расход газа: 175–800 нм³/ч; расход дизельного топлива: 148–675 кг/ч
• Давление газовой рампы: 30–140 мбар; противодавление в топке: 0–20 мбар
• Питание: 380 В; электродвигатель привода: 21 кВт; потребляемая мощность: 24–25,8 кВт
• Фланец: DN 80; длина пламенной трубы: 558 мм; класс защиты: IP54

Конструкция и составные элементы (детали)

Конструкция RLS 800/E MX TC FS1 ориентирована на модульность для быстрой интеграции и обслуживания. В состав горелки входят ключевые узлы, обеспечивающие безопасный и регулируемый процесс горения:

• топливный насос — обеспечивает дозированную подачу дизельного топлива и стабильность подачи при переключении режимов;
• датчик пламени — контролирует наличие и параметры факела, интегрируется в модуль безопасности;
• топочный автомат — программируемый контроллер, реализует логику розжига, выключения и аварийных сценариев;
• трансформатор розжига — формирует импульсы высокого напряжения для электронных электродов;
• реле давления рампы — поддерживает заданное давление газа и защищает систему от перепадов;
• форсунки — распыляющие элементы топочной головы, обеспечивают оптимальное распыление дизеля и смесение с воздухом;
• серводвигатель/серво-привод — точная позиционная система для регулирования воздушной заслонки и топливных клапанов;
• клапан (газовый/топливный) — запорные и предохранительные устройства для герметичного перекрытия топливных магистралей;
• электроды — ионизационные/розжиговые электроды, реализуют стабильный розжиг и контроль ионизационного тока.

Эксплуатация и техобслуживание

• Рекомендуется проводить регламентную проверку датчика пламени и трансформатора розжига ежемесячно; форсунки и фильтры — очищать по фактическим интервалам эксплуатации.
• Профилактическая проверка реле давления и топливного насоса — не реже одного раза в квартал; проверка серво-привода и электрических соединений — при каждом ТО.
• Монтаж и заземление выполнять в соответствии с ПУЭ и инструкциями Riello; класс IP54 подразумевает защиту от пыли и брызг, но требует герметичных вводов кабелей.

Преимущества

• Унифицированная конструкция для быстрого перехода между газовым и дизельным режимами;
• Высокая стабильность горения при широком диапазоне мощностей;
• Модульность сервисных узлов упрощает замену форсунок, датчиков и насосов на месте.

Riello RLS 800/E MX TC FS1 — оптимальное решение для крупных котельных и технологических установок, где требуется надёжный комплект компонентов (насос, датчики, трансформатор, реле давления, форсунки, серво-привод, клапаны и электроды) и соответствие современным требованиям безопасности и энергоэффективности.
