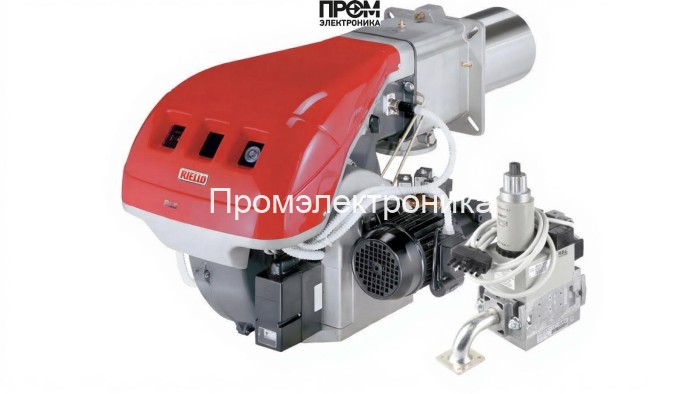

Газодизельная горелка Riello RLS 70 TC LP FS1 MB 412/2 - F3SD 20

Газодизельная горелка Riello RLS 70 TC LP FS1 MB 412/2 — техническое описание

Техническое описание газодизельной комбинированной горелки Riello RLS 70 TC LP FS1 составлено в строгом инженерном стиле с учётом SEO 2026: семантическая структура, точные технические термины и ключевые запросы для поиска "газодизельная горелка Riello", "комбинированная горелка 232–814 кВт", "горелка для котла". Модель обеспечивает стабильную работу в диапазоне мощности 232–814 кВт и предназначена для промышленных и коммунальных котельных, где требуется переключение между газом и дизелем без снижения эффективности.

Краткие технические данные

• Модель: Riello RLS 70 TC LP FS1 с газовой рампой MB 412/2 (арт. 3970543)
• Диапазон мощности: 232–814 кВт
• Тип: комбинированная (газ/дизель), двухступенчатая
• Длина пламенной трубы: 250 мм, Ø179 мм
• Электродвигатель: 1100 Вт; питание 220 В / 380 В
• Расход топлива: дизель 39–69 кг/ч; газ 23–81 нм³/ч
• Давление рампы: 22.4–45.2 мбар; противодавление 0–9.2 мбар
• Класс защиты: IP40 / IP44; уровень шума ≈85 дБ

Конструкция и состав ключевых узлов

При проектировании использованы проверенные компоненты для надёжной и безопасной работы в тяжёлых условиях. Основные детали и функциональные блоки горелки:

• топливный насос — обеспечивает дозированную подачу дизельного топлива при любых нагрузках;
• датчик пламени — контролирует наличие и стабильность горения, реализует блокировку при погасании;
• топочный автомат — штатная система управления режимами работы и безопасностью;
• трансформатор розжига — обеспечивает искровой пуск и надёжное поджигание топлива;
• реле давления — мониторинг давления топлива/газа с функциями аварийной остановки;
• форсунки — высокоточная распылительная система для дизельного режима;
• серво-привод (сервопривод) — механическая регуляция заслонок и подачи топлива;
• клапан (секционирующий/предохранительный) — обеспечивает герметичное перекрытие и защиту при аварии;
• электроды — элемент поджига и контроля искры в камере сгорания.

Эксплуатационные преимущества и рекомендации

• универсальность топлива — быстрый переход между газом и дизелем без модификаций;
• высокая ремонтопригодность и доступность запасных частей бренда Riello (Италия);
• рекомендуемое регламентное обслуживание: ежегодная проверка форсунок, топливного насоса, состояния электродов и трансформатора розжига;
• контроль давления рампы и корректировка реле давления обеспечивают стабильность расхода 23–81 нм³/ч для газа и 39–69 кг/ч для дизеля;
• соответствие промышленным стандартам защиты и эксплуатация при температуре от 0 до 40 °C.

Интеграция и безопасность

Горелка снабжена средствами автоматического отключения при срабатывании датчика пламени или реле давления. Серво-привод и топочный автомат позволяют интегрировать устройство в современные системы управления котельной с возможностью дистанционного мониторинга и алгоритмов энергосбережения. Перед установкой требуется согласование размеров камеры сгорания и фланцевого соединения Rp 1 1/4" с OEM-производителем котла.

Данное техническое описание ориентировано на специалистов по монтажу и эксплуатации, проектировщиков котельных и закупочные отделы, ищущие надёжную газодизельную горелку Riello с подтверждёнными характеристиками и полным набором ключевых компонентов.
