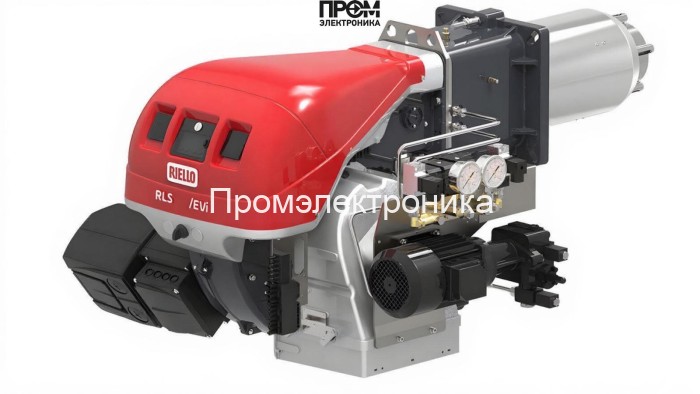

Газодизельная горелка Riello RLS 68/E MX TC FS1 MB 412/1 - RT 52 — техническое описание

Предлагаем техническое описание комбинированной модулируемой горелки Riello RLS 68/E, разработанной для промышленных котлов и теплоагрегатов. Текст ориентирован на инженеров, проектировщиков и сервисные службы; содержит структурированные данные для быстрого принятия решений и SEO 2026 — ключевые параметры в начале, чёткие списки и разделы по узлам и обслуживанию.

Ключевые технические параметры

• Модель: Riello RLS 68/E MX TC FS1 MB 412/1 - RT 52
• Тип топлива: комбинированная (газ / дизель)
• Диапазон мощности: 195–871 кВт
• Расход дизеля: 16–73 кг/ч; расход газа: 20–87 нм³/ч
• Длина пламенной трубы: 260 мм, диаметр: 189 мм
• Электропитание: 220 / 380 В; потребляемая мощность: 1800 Вт; двигатель 1500 Вт
• Класс защиты: электрозащита IP44, общая пылевлагозащита IP40
• Рабочая температура: 0–40 °C; вес: 70 кг; габариты: 112×70.5×58.5 см

Составные узлы и их назначение

Конструктивно горелка выполнена по модульной схеме и включает набор ответственных компонентов, обеспечивающих надёжную и управляемую работу в промышленной среде:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под требуемым давлением; допускает точную подачу при модуляции.
• Датчик пламени — контролирует наличие горения и сигнализирует блоку управления о стабильности факела.
• Топочный автомат (электронный блок управления) — реализует модуляцию мощности, анализ рабочих параметров и обеспечивает логику защитных блокировок.
• Трансформатор розжига — формирует искру для надёжного поджига форсунок и электродов в начале цикла.
• Реле давления — контролирует давление газовой рампы (5.7–57.4 мбар) и предотвращает работу при аварийных значениях.
• Форсунки — дозируют подачу топлива в камеру сгорания; рассчитаны на широкий диапазон расходов.
• Сервопривод — управляет положением воздушной заслонки и подачей топлива для точной модуляции результата горения.
• Клапан — газовый/топливный запорный клапан обеспечивает герметичность и безопасность при остановке.
• Электроды — контактные элементы розжига и контроля искрообразования, выполнены в конструктиве головы сгорания.

Эксплуатация и обслуживание

• Плановое техническое обслуживание — не реже одного раза в год или по наработке часов.
• Регулярная очистка головы сгорания и форсунок для сохранения оптимального факела.
• Проверка целостности и настроек реле давления, газовой рампы и электрозащиты IP44.
• Контроль работы топочного автомата и тестирование датчика пламени при каждом запуске после профилактики.

Riello RLS 68/E — решение для замены и модернизации промышленных горелочных блоков, где требуется модулируемая мощность, оперативный переход между газом и дизелем и высокий уровень автоматизации. Техническое исполнение и комплектация позволяют интегрировать узел в котельные среднего и крупного класса с учётом параметров длины и диаметра пламенной трубы.
