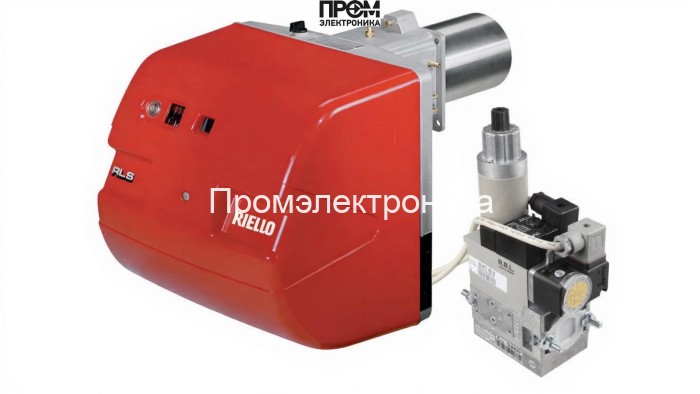

Газодизельная горелка Riello RLS 38 TC LP FS1 MB 407/2 — техническое описание и состав

Техническое описание предназначено для инженеров и сервисных специалистов. Газодизельная горелка Riello RLS 38 TC LP FS1 — комбинированное решение промышленного класса с рабочим диапазоном тепловой мощности 116–442 кВт. Конструкция спроектирована для устойчивой работы на газе и дизельном топливе, обеспечивает двухступенчатое управление и интеграцию с котловой автомatikой. В тексте приведены ключевые конструктивные узлы, параметры и рекомендации по эксплуатации, сформулированные в строгом техническом стиле с учётом SEO 2026 года для поисковых запросов по моделям Riello и промышленным горелкам.

Ключевые параметры

• Мощность: 116–442 кВт
• Длина пламенной трубы: 201 мм; диаметр: 152 мм
• Электропитание: 220/380 В; электродвигатель 420 Вт; потребляемая мощность ≈750 Вт
• Расход топлива (дизель): 9.8–37.3 кг/ч; расход газа: 12–44 нм³/ч
• Класс защиты: IP40 / электроузел IP44; уровень шума: 81 дБ
• Рабочая температура: 0–40 °C; масса: 48 кг

Состав и основные детали горелки

Конструкция Riello RLS 38 реализована по модульному принципу: каждый узел доступен для быстрой замены и сервисного обслуживания. В состав входят следующие критически важные элементы:

• Топливный насос — обеспечивает дозирование жидкого топлива в форсунки, поддерживает заданное давление и стабильность подачи при переходе между видами топлива.
• Датчик пламени — оптический/ионный контроль наличия факела, интегрирован в систему защиты для немедленной блокировки при погашении.
• Топочный автомат — микропроцессорный контроллер управления циклами розжига, переключением ступеней и диагностикой неисправностей.
• Трансформатор розжига — формирует высоковольтный импульс для электродов розжига, обеспечивает надёжный запуск факела в широком диапазоне параметров.
• Реле давления — контроль и защита по перепаду давлений, синхронизировано с топливной рампой MB 407/2.
• Форсунки — распыляют дизтопливо в камеру сгорания; конфигурация обеспечивает оптимальную зернистость и стабильность факела.
• Сервопривод — регулирует положения клапанов и заслонок, реализует двухступенчатое изменение мощности.
• Клапан (газовый/топливный) — запорные и регулировочные элементы для безопасного перекрытия и дозирования подачи топлива.
• Электроды — рабочие элементы розжига и контроля искрового разряда; подвергаются периодической проверке зазоров и состояния изоляции.

Эксплуатация и техническое обслуживание

• Периодические проверки: контроль давления на рампе MB 407/2, проверка герметичности топливной системы и состояния электродов.
• Чистка головки сгорания и форсунок не реже раза в квартал при интенсивной эксплуатации.
• Диагностика топочного автомата и тестирование датчика пламени при каждом регламентном обслуживании.

Riello RLS 38 TC LP FS1 — оптимальное решение для котловых установок среднего класса, где требуется надёжность переключения между газом и дизелем, простота обслуживания и соответствие промышленным стандартам безопасности.
