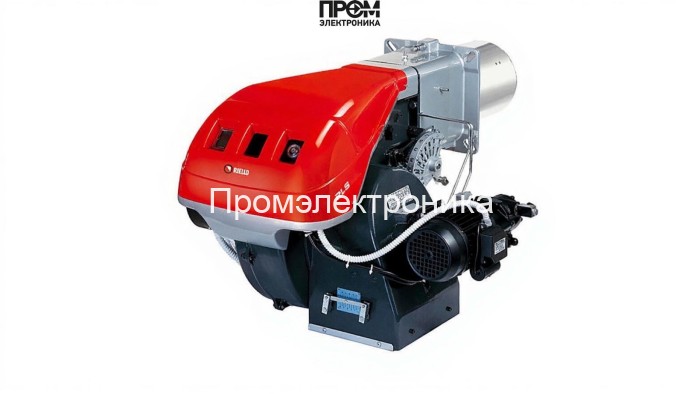

Газодизельная горелка Riello RLS 190/M MZ TL — техническое описание и состав

Представленная комбинированная газодизельная горелка Riello RLS 190/M MZ TL разработана для промышленного и коммунального теплообеспечения. Конструкция ориентирована на надёжную длительную эксплуатацию в диапазоне мощности 550–2150 кВт и обеспечивает быстрый переход между газовым и дизельным режимами. Устройство адаптировано к работе при противодавлении до 15 мбар и имеет короткую пламенную трубу длиной 412 мм для компактных топочных камер.

Ключевые технические характеристики

• Мощность: 550–2150 кВт
• Расход топлива (дизель): 46–181 кг/ч
• Расход газа: 55–215 нм³/ч; давление рампы 29.2–88 мбар
• Электропитание: 220/380 В; электродвигатель 4500 Вт; потребляемая мощность до 6000 Вт
• Классы защиты: IP44 / IP54
• Рабочая температура: 0–40 °C; уровень шума: 82.5–85 дБ

Составные узлы и их назначение

Конструктивно горелка состоит из жёсткой стальной рамы и модульного электрического блока. Ниже перечислены основные функциональные элементы, критичные для безопасной и эффективной работы:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением, взаимодействует с системой фильтрации и обратной линией.
• Датчик пламени — контролирует наличие и устойчивость горения, инициирует защитные блокировки при потухании.
• Топочный автомат — управляющий блок с алгоритмом запуска/остановки и защитой по параметрам рабочего процесса.
• Трансформатор розжига — генерирует высоковольтный импульс для ионизации и поджига топлива на электродах.
• Реле давления — мониторит давление в рампе и инициирует аварийные сценарии при отклонениях от нормы.
• Форсунки — обеспечивают распыление дизельного топлива с заданной характеристикой струи для оптимального смесеобразования.
• Сервопривод — реализует модуляцию подачи топлива и регулирование заслонок для точного управления мощностью.
• Клапан — запорно-регулирующая арматура на газовой и дизельной магистрали, предотвращающая протечки при останове.
• Электроды — элементы розжига и контроля ионизации пламени, стойкие к термическому и электрическому износу.

Преимущества и эксплуатационные рекомендации

• Модульная компоновка упрощает доступ к форсункам, трансформатору и плате управления для ТО.
• Комбинированная схема топлива даёт резервирование и гибкость эксплуатации.
• Рекомендуется регулярная проверка датчика пламени, тестирование реле давления и очистка форсунок в соответствии с регламентом производителя.
• Соблюдать требования по электропитанию (220/380 В) и условиям эксплуатации (0–40 °C) для сохранения гарантийных характеристик.

Riello RLS 190/M MZ TL — готовое инженерное решение для котельных средней и большой мощности, где критичны надёжность компонентов и точный контроль параметров горения.
