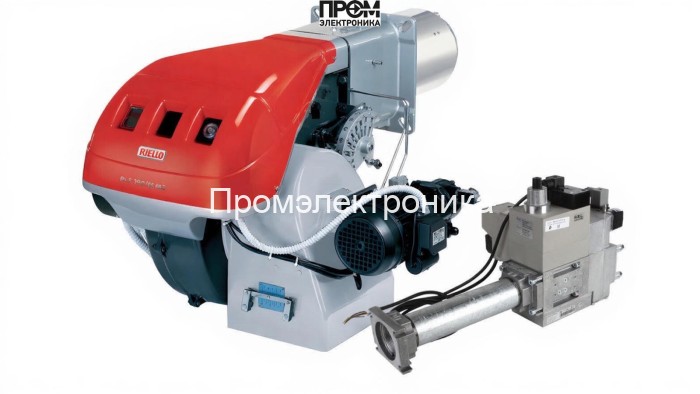

Газодизельная горелка Riello RLS 190/M MZ TC FS1 MB 420/1 CT RT 30 — техническое описание

Компактная комбинированная горелка Riello RLS 190/M предназначена для промышленных водогрейных и паровых котлов с рабочим диапазоном мощности 550–2150 кВт. Описание составлено в строгом техническом стиле с акцентом на конструктивные узлы, функциональные возможности и требования к эксплуатации. Техническая архитектура горелки обеспечивает надёжную модуляцию мощности, быстрый переход между газовым и дизельным режимом и упрощённое сервисное обслуживание.

Конструкция и составные элементы

Горелка реализована по модульному принципу: ключевые узлы вынесены для удобства диагностики и замены. Основные детали конструкции:

• топливный насос — обеспечивает стабильную подачу жидкого топлива и поддержание рабочего давления в дизельной магистрали;
• датчик пламени — оптический/ионный датчик для контроля стабильности горения и немедленного отключения при отсутствии факела;
• топочный автомат — системный контроллер управления последовательностью запуска/остановки, мониторинга параметров и выдачи аварий;
• трансформатор розжига — высоковольтный источник для образования искрового импульса на электродах поджига;
• реле давления — контролирует давление топлива/газа, сигнализирует о снижении или повышении вне заданных порогов;
• форсунки (сопла) — формируют факел; запасные комплекты сопел предусмотрены в регламенте обслуживания;
• сервопривод — обеспечивает плавную модуляцию положения дросселя/клапана для точного соответствия мощности требуемому тепловыделению;
• клапан — газовый и дизельный запорные клапаны с электрическим управлением и блокировкой по безопасности;
• электроды — элементы поджига и контроля плазмы, выполнены в легко заменяемых исполнениях.

Ключевые технические параметры

• Мощность: 550–2150 кВт;
• Расход дизеля: 46–181 кг/ч; расход газа: 55–215 нм³/ч;
• Длина пламенной трубы: 412 мм, диаметр: 222 мм;
• Давление газа на рампе: 29.8–88 мбар; противодавление: 0–15 мбар;
• Потребляемая электрическая мощность: 5400–6000 Вт; электродвигатель: 4500 Вт;
• Класс защиты: IP40 (мех.) / IP44 (электр.); уровень шума: 96 дБ;
• Габариты: 127.5×84.3×55.5 см, масса: 160 кг; питание: 220/380 В;
• Фланцевое подключение: Rp 2"; исполнение: комбинированная газ/дизель.

Эксплуатация, обслуживание и безопасность

• Монтаж и пусконаладочные работы — только сертифицированным персоналом с проверкой герметичности газовой рампы и настройкой топочного автомата;
• Регулярное обслуживание: проверка состояния форсунок и электродов, контроль давления реле, чистка пламенной трубы и замена фильтрующих элементов согласно регламенту;
• Система защиты включает контроль пламени, автоматическое отключение при падении давления и блокировки при сбоях питания;
• Рекомендовано интегрировать с современными системами удалённого мониторинга для снижения времени реагирования на аварии и оптимизации расхода топлива.

Данное описание ориентировано на специалистов теплотехнических служб и проектировщиков котельных, которым важны надёжность узлов, возможности модуляции и требования к сервису. Использование модульной архитектуры и проверенных компонентов обеспечивает длительный срок службы и минимальные простои при регламентном обслуживании.
