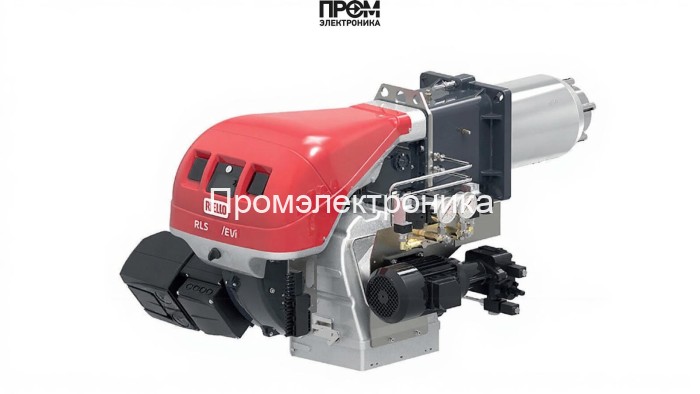

Газодизельная горелка Riello RLS 120/E MX TC FS1 — техническое описание и состав

Предлагаемая промышленная комбинированная горелка Riello RLS 120/E MX TC FS1 — это решение для котельных средней и большой мощности, ориентированное на высокую надёжность, точное управление подачей топлива и соответствие современным требованиям энергоэффективности 2026 года. Модель обеспечивает плавное переключение между газом и дизелем, оптимизированную экономию топлива и полный набор средств контроля безопасности.

Технические характеристики

• Мощность: 290–1224 кВт.
• Тип: комбинированная (газ/дизель), исполнение — прогрессивная подача.
• Длина пламенной трубы: 260 мм.
• Электропитание: 220/380 В; электродвигатель 2200 Вт; потребляемая мощность 2588 Вт.
• Расход дизеля: 24–95 кг/ч; расход газа: 29–123 нм³/ч.
• Давление в рампе: 4–44.3 мбар; противодавление: -0.5…10.5 мбар.
• Класс защиты: IP44; вес: 110 кг; габариты: 112 × 76.5 × 58.5 см; соединение Rp 2".

Конструкция и ключевые узлы

Модульная конструкция обеспечивает быстрый доступ к сервисным элементам и простую интеграцию в котельные линии. В составе горелки присутствуют следующие основные детали и исполнительные механизмы:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под требуемым давлением и допускает точное дозирование при переходе между режимами.
• Форсунки — рассчитаны на равномерное распыление топлива для стабильного горения и минимизации остаточных выбросов.
• Датчик пламени — непрерывный мониторинг наличия факела, быстрый переход в безопасный режим при отклонениях.
• Топочный автомат — электронный модуль управления с алгоритмами самодиагностики и адаптивной подстройкой подачи топлива под нагрузку.
• Трансформатор розжига и электроды — гарантируют надежный и многоцикловый запуск даже при сложных условиях эксплуатации.
• Сервопривод — обеспечивает точное позиционирование заслонок и регулировочных клапанов в режиме прогрессивной подачи.
• Клапан и реле давления — элементы безопасности и регулирования, блокирующие подачу при аварийных параметрах и поддерживающие требуемые значения давления в системе.

Преимущества и эксплуатационные характеристики

• Высокая надёжность и устойчивость к колебаниям качества топлива благодаря продуманной гидравлической и электрической схемам.
• Точное управление подачей и низкие эксплуатационные расходы: минимальное число отказов и удобная замена расходных частей.
• Интеграция с системами удалённого мониторинга и энергоаудита, соответствие современным стандартам экологической оптимизации.
• Простота сервисного обслуживания: доступ к электродвигателю, голове сгорания, форсункам и датчикам без демонтажа основных узлов.

Рекомендации по эксплуатации

• Регулярно проверять состояние форсунок, электродов и датчика пламени; периодическая очистка и калибровка топливного насоса.
• Контроль давления в рампе и срабатывание реле давления при обслуживании; проверка сервоприводов и клапанов на герметичность.
• Использование оригинальных расходных материалов и программных обновлений топочного автомата для поддержания энергоэффективности и безопасности.
