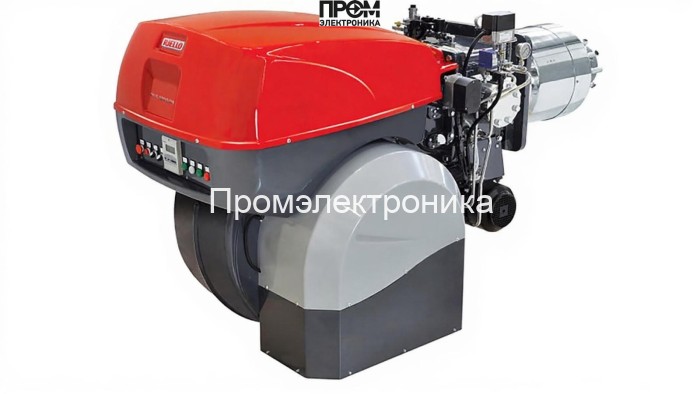

Газодизельная горелка Riello RLS 1000/M C11 — техническое описание

Краткое техническое резюме: комбинированная промышленная горелка Riello RLS 1000/M C11 разработана для надежной работы на газе и дизельном топливе в диапазоне мощности 1 200–10 600 кВт. Конструкция ориентирована на интеграцию в котельные среднего и крупного класса с DN 80 и короткой пламенной трубой 674 мм. Электропитание 220/380 В, потребляемая мощность 24–27 кВт, вес 530 кг.

Конструктивные элементы и функциональные узлы

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при заданном расходе 110–793 кг/ч, снабжён системой фильтрации и аварийного отключения.
• Датчик пламени — быстрый контроль наличия факела, совместим с топочным автоматом для мгновенной блокировки подачи при неустойчивом горении.
• Топочный автомат — центральный блок управления безопасностью и логикой розжига/остановки, реализует алгоритмы контроля давления, повторных включений и аварийных протоколов.
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искры на электродах при пуске; гарантирует стабильный розжиг при разносе топливного состава.
• Реле давления — следит за давлением в рампе газа (29–119 мбар) и противодавлением до 25 мбар, формирует сигнал на переключение и аварийную остановку.
• Форсунки — отдельные газовые и дизельные форсунки с точной метрологией расхода, подлежат периодической чистке и регулировке для оптимизации состава факела.
• Сервопривод — регулирует подачу топлива и позиционирование заслонок, обеспечивает пропорциональное управление мощностью и быстрый отклик на команды автоматики.
• Клапан — блок исполнительных клапанов газовой и жидкой секций с электромагнитным управлением и функцией аварийного перекрытия.
• Электроды — комплект электродов розжига и контроля искрообразования, выполнен с учетом ресурса промышленной эксплуатации.

Ключевые технические параметры

• Мощность: 1 200–10 600 кВт
• Длина пламенной трубы: 674 мм (короткая)
• Номинальный диаметр: DN 80
• Электропитание: 220/380 В; потребляемая мощность 24–27 кВт
• Расходы: газ 130–940 нм³/ч, дизель 110–793 кг/ч
• Давление рампы: 29–119 мбар; противодавление до 25 мбар
• Вес/габариты: 530 кг; 231.1 x 120.6 x 133.8 см

Эксплуатация и обслуживание

• Регламент — ежедневный визуальный контроль, ежемесячная проверка параметров горения, квартальное обслуживание электроники и сервоприводов, годовая ревизия форсунок и пламенной трубы.
• Резервирование — быстрая переконфигурация между газом и дизелем поддерживает работу котельной при перебоях поставок.

Riello RLS 1000/M C11 — модульная, ремонтопригодная платформа с продуманной автоматикой и ключевыми узлами, обеспечивающими безопасность, точность регулирования и длительный ресурс эксплуатации в промышленной среде.
