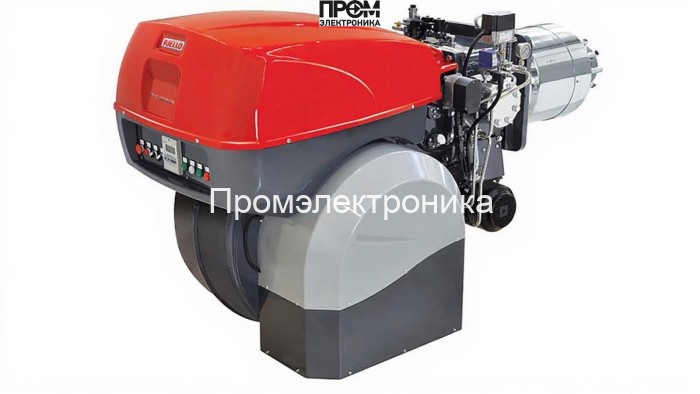

Газодизельная горелка Riello RLS 1000/EV MX TC FS1 — техническое описание и состав

Представленная газодизельная горелка Riello RLS 1000/EV MX TC FS1 разработана для промышленного применения в котельных, технологических печах и на энергоемких объектах. Конструкция ориентирована на долговременную круглосуточную эксплуатацию и обеспечивает плавный переход между газовым и дизельным режимами без потери стабильности факела и параметров горения. Ключевые параметры: мощность 1 200–10 600 кВт, расход дизтоплива 110–793 кг/ч, расход газа 130–940 нм³/ч, питание 220/380 В, длина пламенной трубы 674 мм, номинальный диаметр присоединения DN 80.

Ключевые функциональные узлы

• Топливный насос — обеспечивает дозированную подачу жидкого топлива на форсунки при заданном давлении, критичен для стабильности расхода и точности регулировки мощности.
• Форсунки — многоступенчатые распылители для дизеля и точки ввода газа в рампу; конструкция обеспечивает однородность смеси и равномерность факела.
• Датчик пламени — фото- или ионизационный элемент контроля наличия и качества горения; участвует в системе безопасности и быстром отключении при сбоях.
• Топочный автомат (блок управления) — программируемая плата с алгоритмами прогрессивного горения, защитами, интерфейсом для мониторинга и интеграции с АСУ ТП.
• Трансформатор розжига и электроды — высоковольтная секция запуска искрового розжига; обеспечивает надежное зажигание при любых внешних условиях.
• Сервопривод — исполнительный механизм для регулирования положения заслонок и подачи топлива, реализует плавное изменение мощности по заданной кривой.
• Клапан (газовый/топливный) — нормально-закрытые элементы безопасности, обеспечивают запирание подачи топлива при аварийных состояниях.
• Реле давления — мониторинг и защита по давлению топлива и газа, интегрируется в логику автоматики для предотвращения работы при недопустимых параметрах.

Технические особенности и эксплуатация

• Прогрессивное исполнение факела с короткой пламенной трубой (674 мм) для котлов с ограниченным противодавлением (0–25 мбар).
• Диапазон регулирования мощности и адаптация к вариациям давления в рампе (29–119 мбар) позволяют оптимизировать КПД и снизить выбросы.
• Электропитание 220/380 В, потребляемая мощность блоков 24–27 кВт; масса 530 кг, габариты 231.1×120.6×133.8 см для удобства монтажа и сервисного доступа.
• Рекомендованные процедуры ТО: проверка форсунок и фильтров топлива каждые 3–12 месяцев, контроль электродов розжига и датчика пламени, тесты реле давления и состояния клапанов.

Заключение

Riello RLS 1000/EV MX TC FS1 — модульная, обслуживаемая и надежная газо-дизельная горелка, спроектированная для промышленного теплового оборудования. Наличие подробной автоматизации, узлов безопасности и точного регулирования подачи топлива делает её оптимальным выбором для крупных котлоагрегатов и резервных энергоустановок. При проектировании монтажа рекомендуется учитывать длину пламенной трубы, DN 80 фланцевое присоединение и требования по противодавлению.
