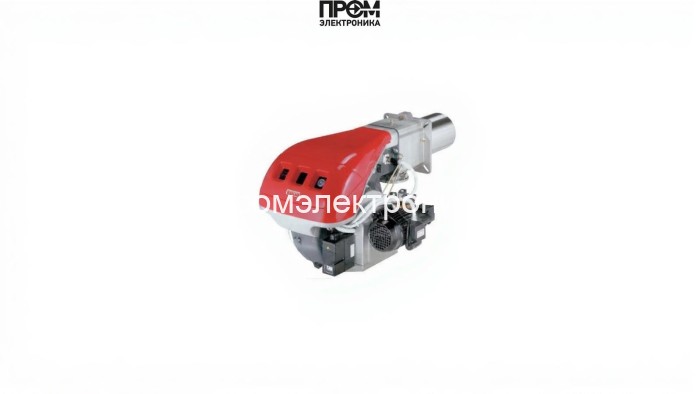

Газодизельная горелка Riello RLS 100 TL LP FS1 — техническое и эксплуатационное описание

Riello RLS 100 TL LP FS1 — промышленная комбинированная горелка газ/дизель, разработанная для котлов средней и большой мощности. Конструкция ориентирована на длительную непрерывную эксплуатацию, упрощённое техническое обслуживание и интеграцию в современные системы управления котельной. Модель обеспечивает мощность в диапазоне 349–1163 кВт и рассчитана на работу при противодавлении в камере сгорания от 0 до 10 мбар. Корпус и монтажная плита выполнены для жёсткой установки на фланец котла и совместимы с удлинённой пламенной трубой длиной 385 мм.

Ключевые технические параметры

• Тип: комбинированная газодизельная горелка
• Модель: Riello RLS 100 TL LP FS1 (арт. 20208904)
• Диапазон мощности: 349–1163 кВт
• Двухступенчатое исполнение для оптимизации работы при частичной нагрузке
• Длина пламенной трубы: 385 мм (удлинённая)
• Расход дизеля: 29.5–98 кг/ч; расход газа: 35–116 нм³/ч
• Электропитание: 220/380 В, потребляемая мощность 2400 Вт, двигатель 1500 Вт
• Класс защиты: IP44, рабочая температура среды 0–40 °C

Составные узлы и элементы управления

Для обеспечения безопасности, точной дозировки топлива и стабильного розжига горелка оснащена набором специализированных устройств и исполнительных механизмов. Ниже перечислены основные детали конструкции, необходимые для корректной работы и обслуживания.

• Топливный насос — дозирует дизельное топливо, обеспечивает стабильное давление на форсунке и адаптацию подачи при переходе между ступенями.
• Форсунки — распыляют дизель для эффективного смесеобразования; используются сменные сопла с различной ступенью распыла.
• Датчик пламени — контролирует наличие стабильного пламени, обеспечивает безопасность при отключении или погасании.
• Топочный автомат — реализует логику двухступенчатого управления, защитные алгоритмы и интерфейс к внешней автоматике котельной.
• Трансформатор розжига — генерирует высокое напряжение для надёжного искрообразования на электродах при холодном запуске.
• Электроды — формируют искру розжига и служат опорой для контроля начала горения.
• Реле давления — следит за давлением топлива/воздуха, блокирует подачу при выходе параметров за допустимые пределы.
• Сервопривод — управляет заслонками воздуха и переключением ступеней, обеспечивает точную регулировку подачи воздуха.
• Клапан (топливный/газовый) — обеспечивает герметичную запорную функцию и быстрое перекрытие подачи топлива при аварии.

Интеграция и эксплуатация

• Подключение к электросети 220/380 В, тестирование параметров двигателя и автоматики перед пуском.
• Настройка подачи топлива и регулировка воздушных заслонок для достижения нормативных показателей эмиссии и КПД.
• Рекомендованные регламенты обслуживания: регулярная очистка форсунок, проверка датчика пламени и трансформатора розжига, проверка работоспособности реле давления и сервоприводов.

Riello RLS 100 TL LP FS1 — решение для объектов, где требуется надёжная комбинированная горелка с возможностью быстрого перехода между газом и дизелем, высокой стабильностью пламени и продуманной системой безопасности.
