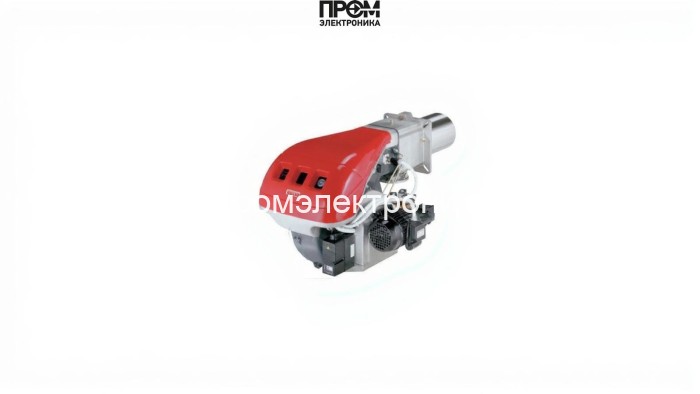

Газодизельная горелка Riello RLS 100 TC, 20205702

Газодизельная горелка Riello RLS 100 TC — техническое описание и состав узлов

Газодизельная горелка Riello RLS 100 TC представляет собой модульное промышленное решение для котельных и технологических установок. Модель сочетает в себе высокую мощность (349–1163 кВт) и эксплуатационную надёжность при работе на газе и дизельном топливе. Описание ориентировано на инженеров, монтажников и сервисные команды: даны ключевые узлы, технические параметры и рекомендации по интеграции в систему отопления.

Ключевые узлы и компоненты горелки

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением и диапазоном расхода (59–98 кг/ч).
• Датчик пламени — оптический/ионный сенсор для контроля наличия устойчивого факела и быстрого отключения при его пропаже.
• Топочный автомат — блок управления режимами горения: пуск, две ступени мощности, аварийные отключения и интерфейсы для внешней автоматики.
• Трансформатор розжига — формирует энергию для электрических электродов и обеспечивает надёжный запал топлива в камере сгорания.
• Реле давления — контролирует подачу газа/дизеля по давлению, реализует защитные блокировки при отклонениях от нормы (0–10 мбар противодавление).
• Форсунки — сменные распылители для дизельного режима, оптимизированные под диапазон мощности 349–1163 кВт и стандартную пламенную трубу 250 мм.
• Сервопривод — исполнительный механизм для регулировки положения клапанов и заслонок в автоматике двухступенчатого режима.
• Клапан (газовый/топливный) — электромеханический запорный элемент с быстрым срабатыванием для безопасного перекрытия подачи топлива.
• Электроды — электрические элементы розжига и контроля искры, рассчитанные на интенсивную эксплуатацию и простую замену при ТО.

Технические параметры и эксплуатация

• Мощность: 349–1163 кВт; длина пламенной трубы: 250 мм.
• Электропитание: 220/380 В; потребляемая мощность до 2400 Вт; класс защиты IP44.
• Расход топлива: дизель 59–98 кг/ч; газ 70–116 нм³/ч; шумовая нагрузка 80 дБ.
• Рабочая температура: 0–40 °C; габариты: 116.1×70.7×18.9 см; вес 73 кг.

Преимущества и рекомендации по интеграции

• Универсальность топливных режимов обеспечивает бесперебойность работы при смене источника топлива.
• Модульная конструкция упрощает обслуживание: замена форсунок, электродов и насоса производится без демонтажа основного корпуса.
• Рекомендуется предусмотреть фильтрацию топлива, электронные интерфейсы для контроля реле давления и датчика пламени, а также регулярную проверку трансформатора розжига и сервоприводов.

Горелка Riello RLS 100 TC — оптимальный выбор для промышленных котельных и теплоцентралей, где требуется надёжный комбинированный источник тепла с простой интеграцией автоматики и широким диапазоном настройки. Для подбора комплектации и сервисного сопровождения используйте спецификации модели и требования производителя.
