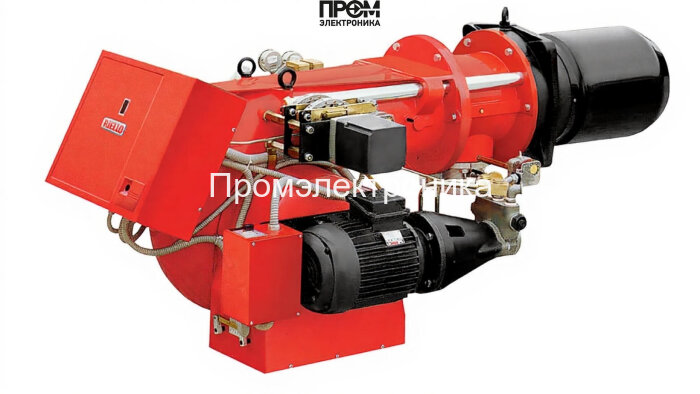

Газодизельная горелка Riello GI/EMME 4500 TC FS1 — техническое описание и состав

Комбинированная газодизельная горелка Riello GI/EMME 4500 TC FS1 (артикул 20160912) — промышленное решение для котельных с теплопроизводительностью в диапазоне 1163–4650 кВт. Конструкция ориентирована на надёжную длительную эксплуатацию при переменных параметрах подачи топлива и давления; типичное подключение — фланец DN 80, длина пламенной трубы 476 мм, класс защиты электрооборудования IP44. Оборудование адаптировано для монтажа в условиях температур от 0 до 40 °C и выдерживает противодавление до 24 мбар.

Ключевые технические параметры

• Мощность: 1163–4650 кВт
• Расход газа: 116–465 нм³/ч
• Расход дизельного топлива: 98–392 кг/ч
• Электропитание: 220/380 В, электродвигатель 12 кВт, потребляемая мощность 15,5 кВт
• DN 80, длина пламенной трубы 476 мм, уровень шума 93.1 дБ, масса 490 кг

Компонентный состав горелки

Модульная компоновка обеспечивает удобство обслуживания и быструю замену узлов. Основные элементы, формирующие рабочую систему горелки:

• топливный насос — обеспечивает стабильную подачу жидкого топлива и резервирование при переключении режимов;
• датчик пламени — оптический или ионизационный модуль контроля факела для безопасного отключения при детектировании сбоев;
• топочный автомат — контроллер управления процессом розжига, мониторинга и защиты;
• трансформатор розжига — генерирует напряжение для электрических электродов при запуске;
• реле давления — мониторинг давления в рампе и интерфейс с системой безопасности;
• форсунки — сменные распылительные вставки для точной настройки факела под дизельное горение;
• сервопривод — механизм позиционирования дроссельных и топливных клапанов для регулирования режима работы;
• клапан — запорно-регулирующие элементы газовой и топливной систем;
• электроды — зажигание и контроль стабильности искрового розжига.

Эксплуатация, монтаж и обслуживание

• Монтаж: проверка соответствия DN 80, регулировка давления газовой рампы 25.1–72 мбар, учёт противодавления до 24 мбар.
• Обслуживание: периодическая чистка головки сгорания и форсунок, проверка герметичности топливопроводов, тестирование датчика пламени и реле давления.
• Рекомендации: соблюдать регламент по интервалам ТО в зависимости от режима работы и качества топлива; использовать оригинальные запчасти Riello для поддержания параметров.

Преимущества

• универсальность работы на газе и дизеле без серьёзных доработок;
• модульность для быстрой замены узлов и минимизации времени простоя;
• интегрированные системы безопасности (датчик пламени, реле давления, топочный автомат) для стабильного и надежного горения.

Горелка Riello GI/EMME 4500 TC FS1 предназначена для промышленных и коммунальных котельных, где требуются высокая мощность, оперативное переключение топлива и надёжная автоматизация процессов в соответствии с современными требованиями промышленного теплоснабжения 2026 года.
