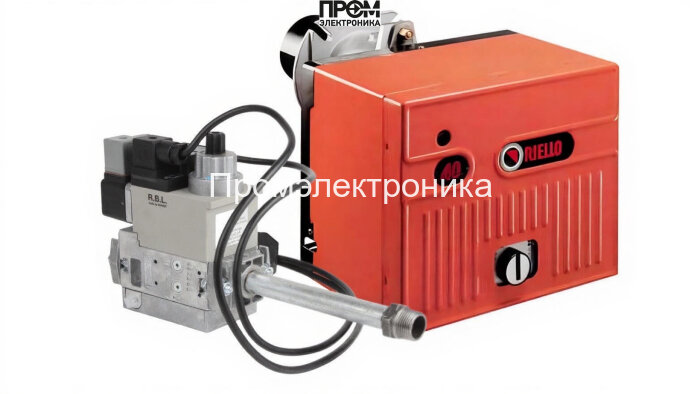

Газодизельная горелка Riello 40 D17 TL MB 407/1 — техническое описание

Представленная газодизельная комбинированная горелка Riello 40 D17 TL с газовой рампой MB 407/1 разработана для промышленного и коммунально‑бытового применения, где требуются высокая надёжность, простота обслуживания и точное управление процессом сжигания. Описание составлено в техническом стиле с акцентом на составные узлы, эксплуатационные параметры и требования по обслуживанию.

Конструкция и составные элементы

Горелка состоит из наборного компактного корпуса и следующих основных узлов, обеспечивающих стабильно управляемое горение и безопасность работы:

• Топливный насос — обеспечивает подачу дизельного топлива в форсунку при заданном расходе, снабжён системой фильтрации и обратным клапаном.
• Датчик пламени — оптический/ионный детектор контроля факела для мгновенного отключения при потухании.
• Топочный автомат — управляющий контроллер последовательности пуска, контроля и аварийной остановки с логикой безопасности.
• Трансформатор розжига — генератор высокого напряжения для образования искры и инициирования воспламенения топлива.
• Реле давления — контроль подачи топлива/газа по давлению, выполняет функции защиты и последовательного запуска.
• Форсунки — дозирующие элементы для дизельного и газового режимов, обеспечивают заданную факельную геометрию и стабильность горения.
• Сервопривод — исполнительный механизм для регулирования положения заслонок/клапанов и оптимизации подачи воздуха/топлива.
• Клапан — запорная арматура на газовой рампе и топливной магистрали для быстрого перекрытия при аварии.
• Электроды — элементы системы розжига и контроля искрообразования, рассчитанные на длительную цикличную работу.

Технические параметры и эксплуатация

• Мощность: 80–197 кВт; комбинированный режим (газ/дизель).
• Тип пламенной трубы: удлинённая Ø120×280 мм — стабильный факел, снижение тепловых нагрузок на теплообменник.
• Электропитание: 220 В; электродвигатель 320 Вт; потребляемая мощность 150 Вт.
• Расход топлива: дизель 6.7–16.6 кг/ч; газ 8–19.7 нм³/ч; давление рампы 9.6–26.1 мбар.
• Классы защиты: электроника IP20, рабочие узлы IP40; рабочая температура 0…40 °C.

Обслуживание и безопасность

Регулярное обслуживание включает проверку и очистку форсунок, тест датчика пламени и трансформатора розжига, контроль состояния уплотнений клапанов и привода. При техническом обслуживании особое внимание уделяется топливному насосу и реле давления — критическим элементам, от которых зависит стабильность подачи топлива и безопасность системы.

Рекомендации по монтажу

• Установка на котёл через фланец Rp 3/4" с обеспечением доступа для обслуживания.
• Проверка герметичности газовой рампы и топливных магистралей перед пуском.
• Настройка топочного автомата и сервоуправления для оптимизации коэффициента избытка воздуха и минимизации выбросов.

Данный технический комплекс обеспечивает долговременную эксплуатацию при соблюдении регламентных работ и соответствует требованиям энергоэффективности и безопасности эксплуатации 2026 года.
