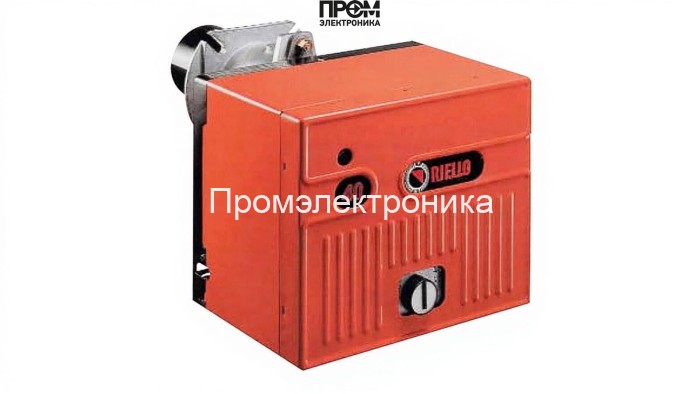

Газодизельная горелка Riello 40 D17 TL — техническое и эксплуатационное описание

Riello 40 D17 TL — комбинированная газодизельная горелка промышленного класса, предназначенная для стационарных водогрейных и паровых котлов мощностью 80–197 кВт. Конструкция устройства ориентирована на долговременную эксплуатацию в котельных с переменным энерго- и топливоснабжением: реализована возможность быстрого переключения между газом и дизельным топливом, стабильная работа при противодавлении 0–2.4 мбар и эксплуатация в диапазоне температур 0–40 °C.

Ключевые технические узлы

• Топливный насос — обеспечивает дозированную подачу дизельного топлива к форсунке, стабилизирует давление в топливной магистрали и минимизирует пульсации подачи при изменении нагрузки.
• Датчик пламени — ионизационный/оптический сенсор для контроля наличия стабильного горения и быстрого отключения при нештатных условиях.
• Топочный автомат — блок управления с алгоритмами розжига, контроля безопасности и выдержки временных циклов, реализует логику «старт-стоп» и аварийные сценарии.
• Трансформатор розжига — высоковольтный модуль, формирующий искровой разряд для инициации воспламенения топлива на старте цикла.
• Реле давления — контролирует подачу топлива/газа и обеспечивает автоматическое отключение при выходе давления за допустимые пределы.
• Форсунки — распылители топлива с заданной характеристикой факела, обеспечивают оптимальное смешение топлива с воздухом и стабильность теплового выхода.
• Сервопривод — регулирует положения воздушной заслонки и дросселя газа для поддержания выбранного режима работы и оптимизации КПД.
• Клапан — запорные и предохранительные элементы на топливной и газовой линиях, гарантирующие безопасность при отключении и аварии.
• Электроды — комплект зажигания и контроля искры, рассчитаны на длительный ресурс и быструю замену при техобслуживании.

Особенности конструкции и эксплуатации

• Удлинённая пламенная труба (280 мм, Ø120 мм) снижает тепловую нагрузку на нагревательные поверхности и улучшает профиль распределения температур.
• Электропитание 220 В, низкое энергопотребление управляющей электроники при высоком КПД топочного блока.
• Механическая компоновка обеспечивает удобный доступ для замены форсунок, проверки датчика пламени и ТО топочного автомата.
• Комплектность: голова сгорания включена; газовая рампа поставляется по конфигурации, что позволяет адаптировать горелку под требования заказчика.

Рекомендации по обслуживанию

• Ежемесячная визуальная проверка топливного насоса, состояния электродов и электрических соединений.
• Годовая чистка форсунок, проверка реле давления и работоспособности трансформатора розжига.
• Обслуживание сервопривода и регламентная проверка топочного автомата сертифицированным сервисом.

Riello 40 D17 TL — решение для современных котельных, где критичны надёжность, гибкость по топливу и простота техобслуживания. Техническая архитектура узлов обеспечивает высокую степень безопасности и длительный ресурс при соблюдении регламентов эксплуатации.
