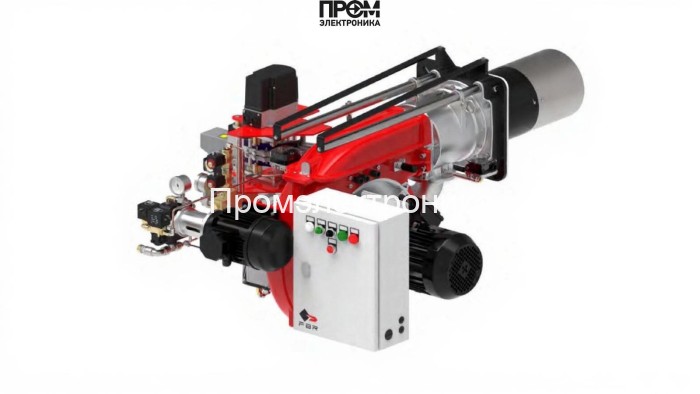

Газодизельная горелка FBR K X6/M TL EVO + R. CE-CT DN65-FS65 — техническое описание и спецификация

Предлагаемое промышленное решение — комбинированная газодизельная горелка FBR K X6/M TL EVO + R DN65 — разработано для стабильной и экономичной работы в котельных установках средней и высокой мощности. Горелка обеспечивает модуляцию в диапазоне 355–1300 кВт и спроектирована с упором на надёжность, простоту интеграции и соответствие современным требованиям по энергоэффективности и безопасности (SEO-ориентированные ключевые запросы: «горелка DN65», «газодизельная горелка 355–1300 кВт», «FBR K X6/M TL EVO»).

Ключевые конструктивные узлы

Модульная архитектура обеспечивает быстрый доступ к сервисным компонентам и быструю замену изнашиваемых элементов. В состав горелки входят следующие основные детали:

• Топливный насос — обеспечивает точную подачу жидкого топлива при работе в дизельном режиме, снабжён системой фильтрации и регулировкой расхода.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения с интерфейсом к системе безопасности.
• Топочный автомат — программируемый контроллер модуляции мощности и последовательности розжига/отключения.
• Трансформатор розжига — генерирует искровой разряд для инициирования пламени, рассчитан на высокую частоту запусков.
• Реле давления — контролирует давление топлива и обеспечивает блокировку при выходе параметров за допустимые пределы.
• Форсунки — комплект сменных сопел для дизельного режима с оптимизированной геометрией распыла.
• Сервопривод — управляет подачей топлива и регулировочными заслонками для точной модуляции мощности.
• Клапан (газовый/топливный) — многоступенчатая система запорных и регулирующих клапанов с быстрым срабатыванием.
• Электроды — комплект контрольных и зажигательных электродов с возможностью оперативной замены.

Технические характеристики (основные)

• Мощность: 355–1300 кВт;
• Номинальный диаметр: DN65; тип пламенной трубы: удлинённая, длина 400 мм;
• Расход дизеля: 30–110 кг/ч; расход газа: 35.8–130.8 нм³/ч;
• Давление газовой рампы: 7–28.1 мбар; противодавление: 0–14.5 мбар;
• Электропитание: 220/380 В; электродвигатель 2200 Вт; потребляемая мощность до 3500 Вт;
• Класс защиты: IP40; рабочая температура: −20…+70 °C; масса: 62 кг; габариты: 64.5×42.8×40 см.

Эксплуатация и интеграция

• Монтаж и подключение выполняются в соответствии с заводскими схемами: питание 220/380 В, проверка герметичности газовой рампы и фильтров топлива.
• Переход между газовым и дизельным режимами — без демонтажа узлов, реализуется через топочный автомат и сервоприводы.
• Рекомендуемая периодичность техобслуживания: проверка форсунок, состояние электродов и датчика пламени, тестирование реле давления и трансформатора розжига при каждом плановом сервисе.
• Для обеспечения долговечности: использование очищенного топлива, контроль системы заземления и соблюдение условий эксплуатации при температуре в указанном диапазоне.

Особенности и преимущества

• Высокая надёжность модульных узлов — упрощённая логистика запасных частей и быстрый сервис;
• Точная модуляция мощности и контроль качества горения благодаря современному топочному автомату и системе датчиков;
• Универсальность топлива: быстрый переход между газом и дизелем обеспечивает отказоустойчивость объектов;
• Итальянская инженерия FBR — оптимизированная конструкция пламенной трубы и комплектующих для равномерного теплового распределения.

Данное описание ориентировано на технических специалистов и интеграторов котельных, ищущих подробную спецификацию для подбора, монтажа и обслуживания горелки FBR K X6/M TL EVO + R DN65 при современных требованиях энергоэффективности и безопасности.
