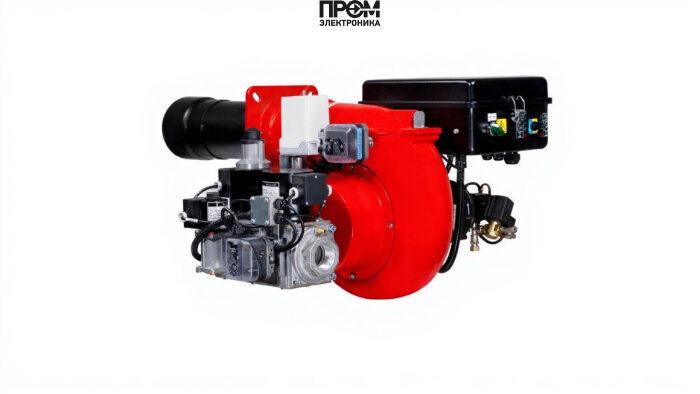

Газодизельная горелка FBR K 4/2 TC EVO2 + R. CE D1"1/2 – S

Техническое описание газодизельной горелки FBR K 4/2 TC EVO2 + R. CE D1"1/2 – S

Описание составлено в строгом техническом стиле с прицелом на SEO 2026: короткие абзацы, семантические ключевые фразы и явное перечисление узлов. Комбинированная газодизельная горелка FBR K 4/2 TC EVO2 предназначена для стационарных промышленных котельных и блочно-модульных установок, где требуется надежный переход между газовым и дизельным режимом, высокая энергоэффективность и простота обслуживания.

Назначение и область применения

• Промышленные и коммунальные котельные: подготовка горячей воды и пара.
• Резервирование топлива: автоматический перевод с газа на дизель при отключении поставки.
• Модульные решения и реконструкция котельных с ограниченным монтажным пространством.

Ключевые узлы и состав горелки

Конструкция выполнена модульно; основные функциональные блоки обеспечивают безопасность и точность управления горением:

• топливный насос — обеспечивает подачу дизельного топлива под заданным давлением;
• датчик пламени — контролирует наличие устойчивого пламени и дает сигнал в блок управления;
• топочный автомат — логика управления режимами, контроль ошибок и последовательностей розжига/остановки;
• трансформатор розжига — генерирует высоковольтный импульс для электродов при запуске;
• реле давления — обеспечивает защиту при изменении давления топлива/газа;
• форсунки — распыляют дизельное топливо для стабильного смешения с воздухом;
• серво­привод — регулирует положение дросселя/клапана для двухступенчатого режима;
• клапан (газовый/топливный) — обеспечивает герметичное перекрытие и аварийное отключение;
• электроды — контроль розжига и стабилизации пламени.

Технические параметры (кратко)

• Мощность: 116–523 кВт.
• Длина пламенной трубы: 250 мм.
• Электропитание: 220 В, потребляемая мощность 770 Вт, электродвигатель 740 Вт.
• Рабочая температура: −20…+70 °C, класс IP40, вес 38 кг.
• Расходы: дизель 10–45 кг/ч, газ 11.7–52.6 нм³/ч; давление рампы 5.7–29.5 мбар; противодавление 0–7.2 мбар.

Особенности эксплуатации и обслуживания

• Модульная конструкция облегчает замену форсунок, насоса и блока управления без полной разборки.
• Рекомендуется регулярная проверка датчика пламени и состояния электродов; чистка головки сгорания и контроль давления топливной рампы.
• Топочный автомат обеспечивает логику безопасности: контроль реле давления, последовательность работы трансформатора розжига и проверку сигналов от датчика пламени.

Горелка FBR K 4/2 TC EVO2 — инженерное решение для объектов, где важны надежность, энергоэффективность и простота интеграции: все ключевые компоненты (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) прописаны в системе контроля и обслуживания для быстрой диагностики и минимизации простоев.
