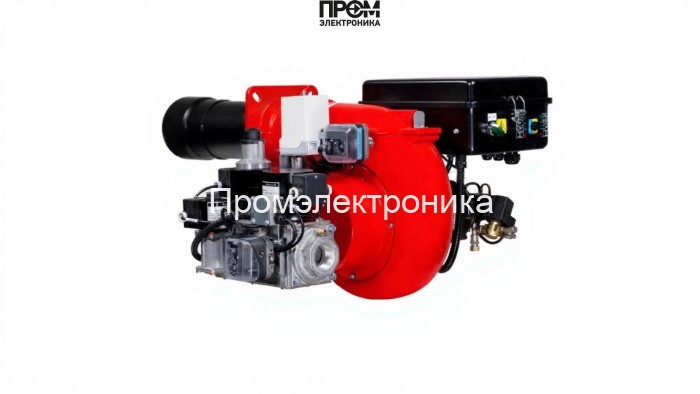

Газодизельная горелка FBR K 3/2 TC + R — техническое описание и состав узлов

Газодизельная комбинированная горелка FBR K 3/2 TC + R предназначена для надёжного и экономичного сжигания газового и жидкого топлива в промышленном и коммунально-бытовом оборудовании. Решение спроектировано для двухступенчатого управления мощностью (55–232 кВт), обеспечивает быстрый переход между режимами и соответствует современным требованиям энергоэффективности и безопасности.

Конструкция и основные узлы

• Топливный насос — подаёт дизельное топливо под необходимым давлением, обеспечивает стабильную подачу при переменных нагрузках и защищён от гидроударов.
• Датчик пламени — контролирует наличие факела, интегрируется с блоком безопасности для немедленной остановки при исчезновении пламени.
• Топочный автомат — выполняет логику запуска/остановки, двухступенчатое регулирование, интеграцию с системами котла и внешней АСУТП.
• Трансформатор розжига — формирует импульсы высокого напряжения на электроды для надёжного поджига в условиях повышенного противодавления.
• Реле давления — контролирует давление в рампе и защищает систему при отклонениях от заданных значений (4.75–19 мбар для газа).
• Форсунки — набор распылителей для дизеля и газовые форсунки/распылители рампы, обеспечивают оптимальную дисперсию топлива и полное сгорание.
• Сервопривод — управляет положением дроссельных и газовых клапанов, реализует точное двухступенчатое регулирование подачи топлива и воздуха.
• Клапан — запорные и предохранительные клапаны в топливной и газовой магистралях, выполняют функции перекрытия и быстрого сброса при авариях.
• Электроды — высоковольтные элементы розжига и контроля искрообразования, рассчитаны на длительную работу в агрессивной среде пламенной трубы.

Технические характеристики и эксплуатационные преимущества

• Мощность: 55–232 кВт; двухступенчатое регулирование обеспечивает экономичную работу при частичной нагрузке.
• Расход газа: 6.4–23.4 нм³/ч; расход дизеля: 5.5–20 кг/ч — оптимизация форсунок и насосной группы снижает выбросы и расход топлива.
• Электропитание: 220 В, потребляемая мощность 400 Вт; электродвигатель вентилятора 370 Вт.
• Рабочая температура: −20…+70 °C; класс защиты IP40; противодавление в камере до 5 мбар.
• Простая интеграция в котельные и технологические установки: монтаж фланцем Rp 1 1/2", вес 38 кг.

Обслуживание и монтаж

• Регулярная проверка и чистка головки сгорания и форсунок продлевает ресурс и сохраняет эффективность.
• Контроль датчика пламени, состояния трансформатора розжига и реле давления — ключ к безопасности.
• Рекомендуется пуско-наладка и настройка сервопривода и топочного автомата квалифицированным персоналом.

Горелка FBR K 3/2 TC + R — решение для объектов, где важны надёжность, топливная гибкость и соответствие современным требованиям энергоэффективности. Технический дизайн и комплектующие (насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают безопасную и предсказуемую эксплуатацию в диапазоне 55–232 кВт.
