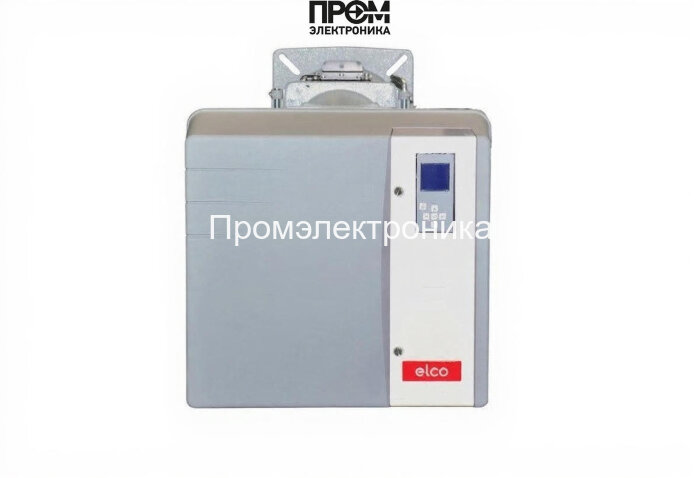

Газодизельная горелка Elco VGL 6.2100 M — техническое описание

Elco VGL 6.2100 M — комбинированная газодизельная горелка промышленного класса, разработанная для систем водяного отопления и парогенерации. Устройство обеспечивает плавную электронную модуляцию мощности в диапазоне 480–2050 кВт и предназначено для непрерывной эксплуатации в условиях производства и коммунального сектора. Конструкция оптимизирована под интеграцию в автоматизированные котельные комплексы с требованием высокой надёжности, снижения эмиссии и простоты обслуживания.

Ключевые характеристики

• Диапазон мощности: 480–2050 кВт.
• Тип топлива: газ/дизель (комбинированная схема).
• Управление: электронная модуляция, двухступенчатый режим.
• Электропитание: 220 В; электродвигатель: 2700 Вт; потребляемая мощность: 3400 Вт.
• Класс защиты: IP41; уровень шума: 79 дБ; противодавление: 0–12 мбар.
• Габариты и вес: 105×59.2×55.3 см, 104 кг; рабочая температура: −10…+60 °C.

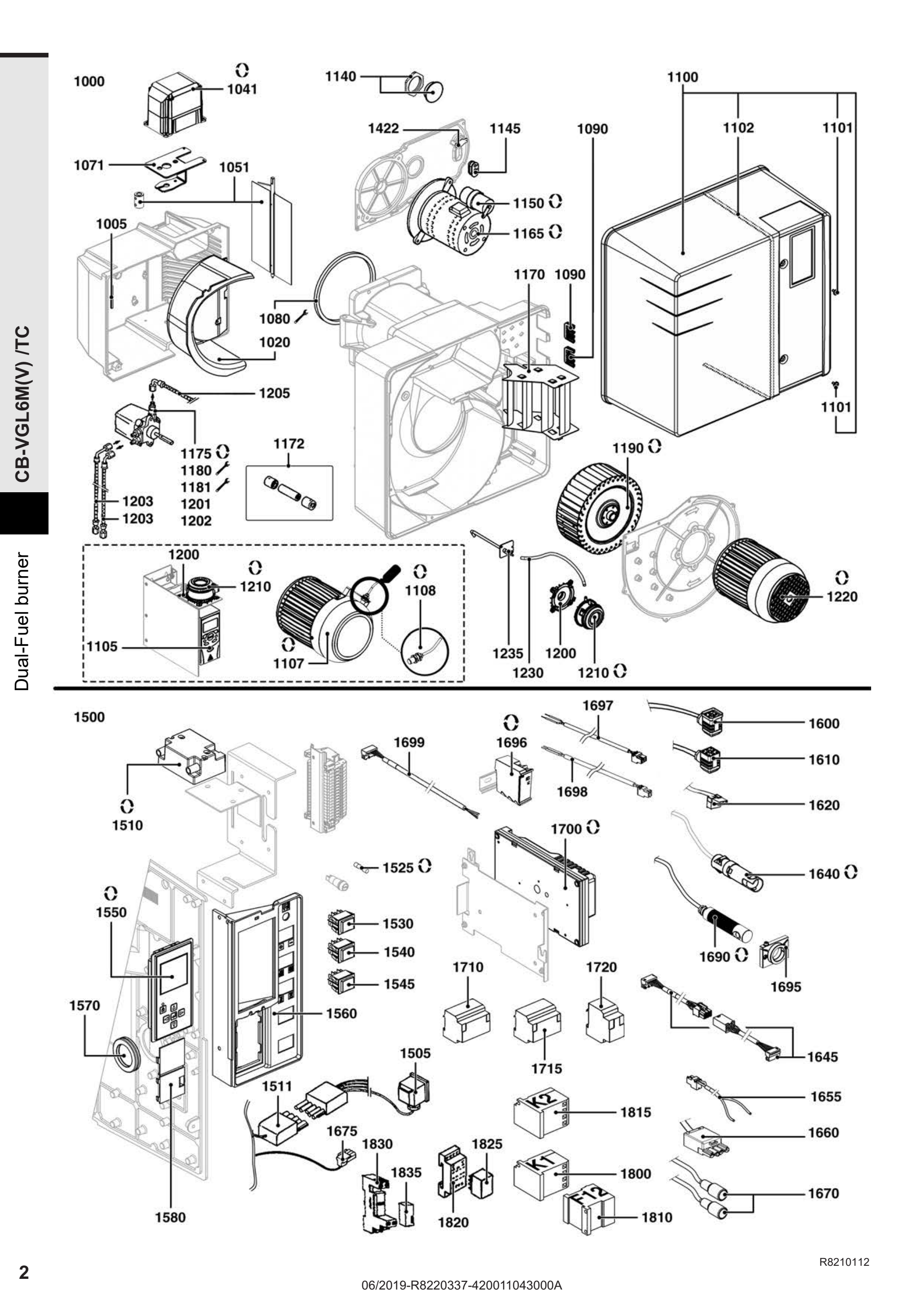

Основные узлы и составные детали

Конструкция горелки моноблочная, что упрощает монтаж и сокращает время сервисного обслуживания. В составе узлов и агрегатов предусмотрены специализированные компоненты для надёжного контроля подачи и горения топлива:

• Топливный насос — обеспечивает стабильное дозирование дизельного топлива при переходе в резервный режим и поддерживает заданное давление в рампе.
• Датчик пламени — быстродействующий контроллер наличия устойчивого горения, реализующий защитные блокировки в случае погасания пламени.
• Топочный автомат — встроенный контроллер управления последовательностью запуска, модуляции и защиты, реализующий алгоритмы экономии и стабильности.
• Трансформатор розжига — обеспечивает надёжную искру для инициирования воспламенения, рассчитан на многократные включения в цикличных режимах.
• Реле давления — следит за параметрами воздуха/газа в тракте, предотвращая работу при недопустимых перепадах и защищая камеру сгорания.
• Форсунки — распыление дизельного топлива заданной дисперсности для оптимального смешения и полного сгорания в камере.
• Сервопривод — исполнительный механизм для позиционирования заслонок и регулировки подачи воздуха/газа в режиме модуляции.
• Клапан — гарантия быстрого перекрытия подачи топлива при аварийных ситуациях, выполнен в соответствии с промышленными стандартами безопасности.
• Электроды — контроль за искрообразованием и параметрами розжига, выполнены из жаростойких сплавов для долговременной работы.

Эксплуатация и сервис

• Монтаж и пусконаладочные работы проводить сертифицированным персоналом с учётом геометрии горелочного окна и паспортных параметров котла.
• Регламент: визуальная проверка и чистка воздушного тракта, проверка датчиков и электроники, контроль форсунок и состояния электродов — интервально, в зависимости от режима эксплуатации.
• Система управления сохраняет настройки модуляции, что упрощает восстановление параметров после техобслуживания.

Данное техническое описание ориентировано на инженеров и сервисные службы: структура изложена в форме, удобной для оценки совместимости, планирования монтажа и организации ТО. Применяемая электронная модуляция и набор элементов контроля обеспечивают соответствие современным требованиям по экономичности и экологическим нормам 2026 года.
