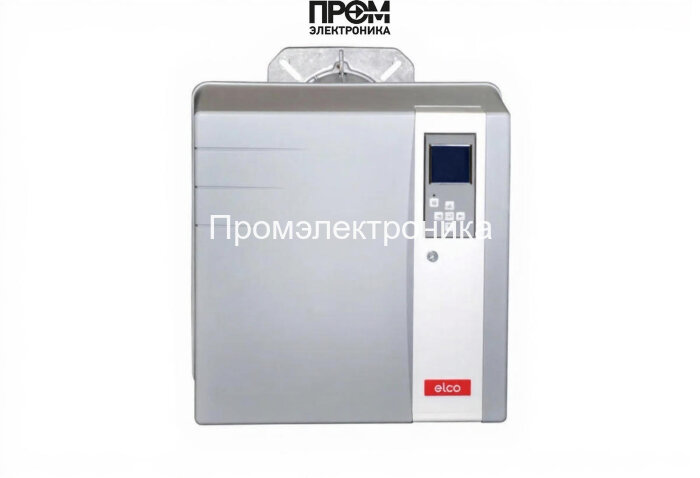

Газодизельная горелка Elco VGL 5.700 M

Газодизельная горелка Elco VGL 5.700 M — техническое описание

Газодизельная (комбинированная) горелка Elco VGL 5.700 M, арт. 3836820 — промышленный двухтопливный модуль для котельных установок мощностью от 200 до 700 кВт. Решение ориентировано на точную электронную модуляцию, экономичную эксплуатацию и снижение выбросов NOx. Устройство разработано с учётом требований EN 676 и EN 267 и подходит для эксплуатации в условиях промышленного и коммунального теплопроизводства.

Ключевые технические характеристики

• Вид топлива: газ / дизель (быстрая переналадка)
• Мощность: 200–700 кВт
• Электропитание: 220 В
• Электродвигатель: 1100 Вт
• Потребляемая электрическая мощность: 2000 Вт
• Класс пылевлагозащиты: IP41
• Уровень шума: 78 дБ
• Противодавление: 0…9 мбар
• Вес: 60 кг; Габариты: 75.2×58.1×54.9 см
• Рабочая температура: от −10 до +60 °C
• Комплектация: без газовой рампы и без головы сгорания (подходящая огневая голова поставляется отдельно)

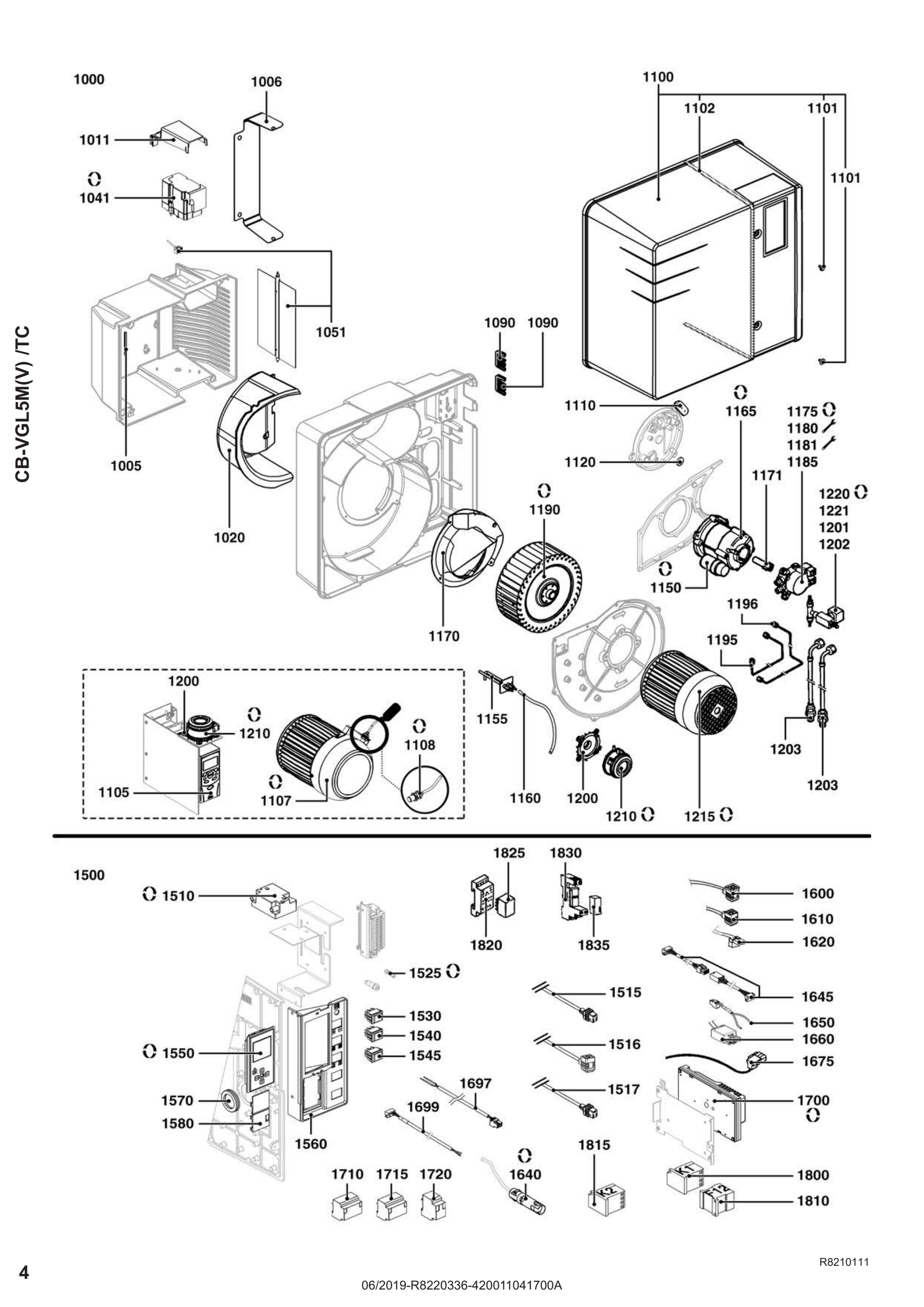

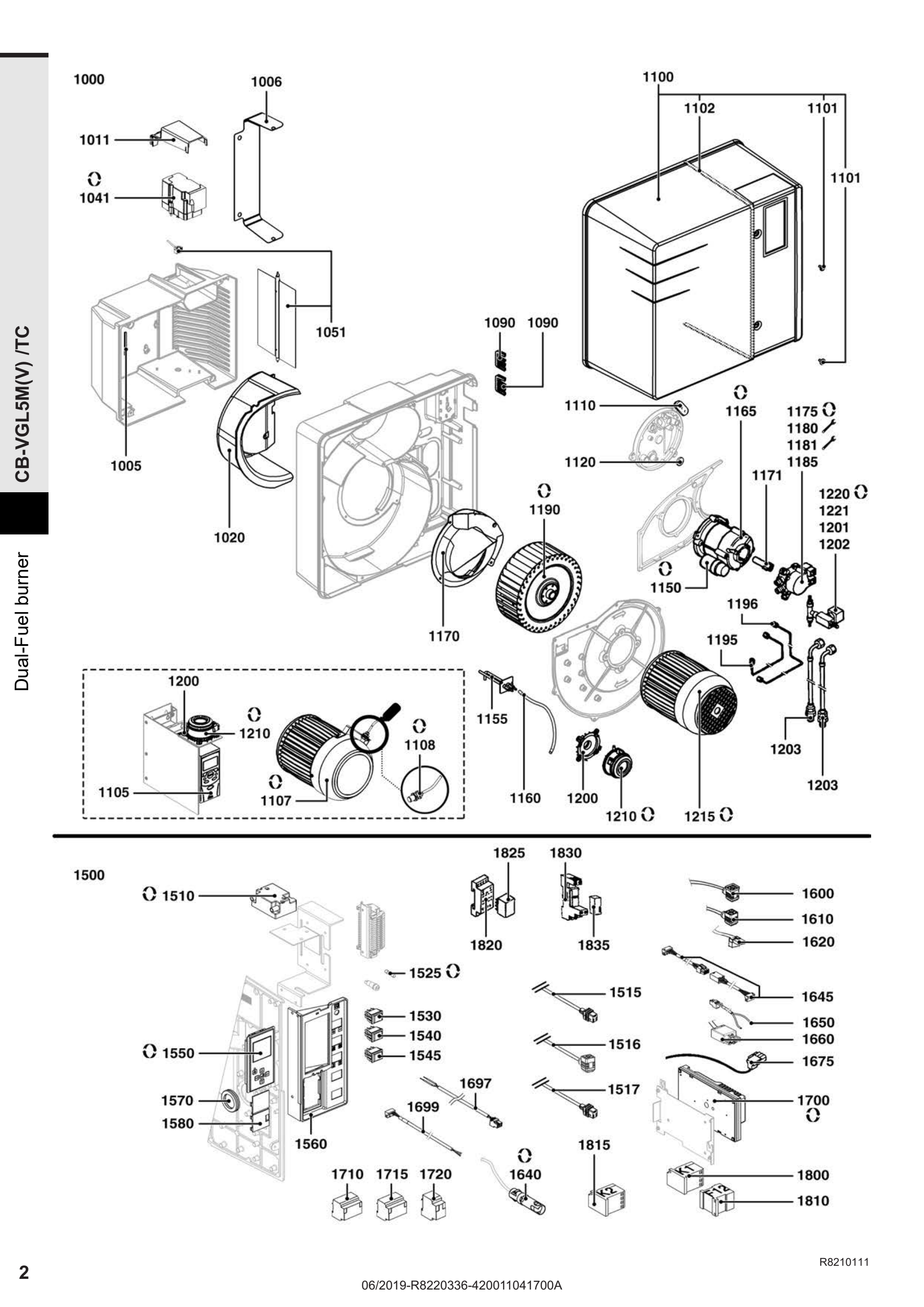

Конструкция и состав горелки

• Корпус и кожух: звукоизоляционный композитный кожух, обеспечивает уровень шума 78 дБ и защиту электрооборудования;
• Вентилятор высокого напора: малошумный, обеспечивает оптимальный наддув для устойчивого горения при разных нагрузках;
• Электродвигатель и привод: 1100 Вт, рассчитан на длительную непрерывную работу;
• Электронный регулятор мощности (MDE2): дисплей для мониторинга, электронная модуляция газового режима, двухступенчатое управление при дизельном топливе;
• Огневая часть: проектная совместимость с Low NOx-головами (голова сгорания в комплект не входит) — позволяет получить низкий уровень NOx при монтаже соответствующей головки;
• Система защиты: автоматическое отключение при пониженном сетевом напряжении, элементы защиты от пыли и влаги класса IP41.

Преимущества

• Универсальность — работа на двух видах топлива с быстрым переходом и минимальными настройками;
• Энергоэффективность — электронная модуляция поддерживает оптимальное соотношение газ/воздух и снижает расход топлива;
• Экологичность — при правильной комплектации огневой головой достигается минимальный выброс NOx (соответствие EN 676 класс 3 при газе);
• Надёжность и простота обслуживания — быстросъёмные элементы огневой части, неизменность настроек после разборки;
• Информативность — встроенный дисплей MDE2 обеспечивает контроль параметров работы и диагностику.

Примеры реального использования

• Теплогенерация в промышленных котельных для предела 200–700 кВт: отопление производственных цехов, сушильных камер и технологических процессов;
• Коммунальные котельные и котельные малой мощности, где требуется резервирование топлива (газ/дизель) для бесперебойной подачи тепла;
• Объекты ЖКХ и сельскохозяйственные комплексы с переменной нагрузкой, где важна модулируемая подстройка мощности и экономия топлива;
• Проекты реконструкции котлов — замена устаревших горелочных устройств на современные модульные решения с низким уровнем выбросов.

Обслуживание и эксплуатация

• Плановое техническое обслуживание: визуальный осмотр и очистка вентилятора и корпуса — не реже 1 раза в 6 месяцев при нормальной эксплуатации;
• Периодическая проверка элементов управления и клемм на предмет коррозии и надежности контактов;
• Проверка и настройка системы подачи топлива и соответствующей огневой головы при переводе с газа на дизель и наоборот;
• Замена изнашиваемых деталей (фильтры, уплотнения, сопла головы сгорания) согласно регламенту производителя;
• Хранение и эксплуатация при рабочих температурах −10…+60 °C; при более низких температурах требуется подготовка и прогрев системы.

Для каких котлов подходит

• Чугунные и стальные водогрейные котлы промышленного и коммерческого назначения в диапазоне мощности 200–700 кВт;
• Паровые котлы с корректной конфигурацией топочной камеры и обратной связью по давлению дымовых газов;
• Котлы с возможностью установки отдельно поставляемой огневой головы Low NOx и необходимой газовой рампы.

FAQ — часто задаваемые вопросы

• Входит ли огневая голова в комплект? Нет — изделие поставляется без головы сгорания и газовой рампы; подбор и поставка огневой головы согласуются отдельно.
• Какой класс выбросов NOx достигается? При установке огневой головы Low NOx и корректной наладке — соответствие EN 676, класс 3 при газе; при работе на дизеле — параметры соответствуют 2 классу по EN 267.
• Нужна ли дополнительная автоматика? Электронный регулятор MDE2 входит в систему, однако интеграция с котельной автоматикой и системами управления рекомендуется выполнять инженером-монтажником.
• Какие условия хранения? Сухое помещение, температура хранения и эксплуатации от −10 до +60 °C, защита от длительного воздействия агрессивной среды.
