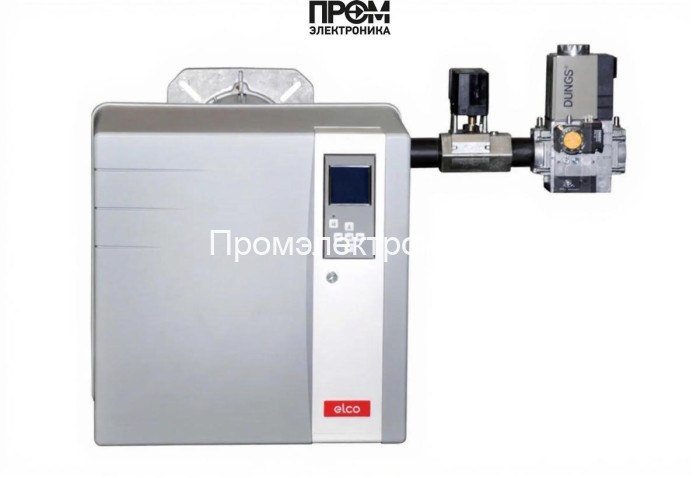

Газодизельная горелка Elco VGL 5.1000 MV KM d415

Газодизельная горелка Elco VGL 5.1000 MV KM d415 — техническое описание для проектировщиков и сервисных инженеров

Краткое техническое резюме

• Тип: комбинированная газ/дизель, прогрессивная по управлению — электронномодулируемая в газовом режиме, двухступенчатая при работе на дизеле.
• Диапазон мощности: 240–1000 кВт — предназначена для водогрейных котлов, парогенераторов и промышленных теплогенераторов.
• Электропитание: 220 В; потребляемая мощность системы — до 2200 Вт; класс защиты корпуса IP41.

Комплектность и назначение узлов

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при переходе на дизель, снабжен защитой от сухого хода и системой фильтрации.
• Датчик пламени — оптический/ионный контроль присутствия факела, интегрируется в систему безопасности для немедленной остановки при отказе горения.
• Топочный автомат (блок управления) — микропроцессорная плата с дисплеем и памятью настроек, реализует модуляцию мощности, самодиагностику и интерфейс для сервисных параметров.
• Трансформатор розжига — формирует высоковольтные импульсы для электрода розжига, гарантирует надежное поджигание при любых режимах подачи топлива.
• Реле давления — контролирует давление воздухоподачи/противодавление на входе и защищает систему при превышениях или падениях давления.
• Форсунки — сменные распылители для дизеля и газовые сопла в газовой рампе d415, обеспечивают требуемую аэрозольную дисперсию и стабильность пламени.
• Сервопривод (привод воздуха/горючего) — управляет положением заслонок и дозированием воздуха в зависимости от заданной мощности, обеспечивает синхронизацию с модуляцией.
• Клапан(ы) газовый/топливный — многоступенчатая система запорных и предохранительных клапанов с контролем герметичности.
• Электроды — электроды розжига и ионизационные электроды для контроля и обеспечения стабильного воспламенения и контроля горения.

Ключевые технические параметры

• Длина пламенной трубы: 325 мм; тип пламенной трубы — стандартный.
• Противодавление: 0…9 мбар; уровень шума: ≤81 дБ; масса: 60 кг; габариты: 107.7×58.1×54.9 см.
• Тип соединения: Rp 1 1/4"; газовая рампа d415 — 3/4" → Rp1 1/4" /TC; электродвигатель вентилятора 1500 Вт с частотным регулированием Variatron.
• Соответствие стандартам: EN 303, DIN 4794, DIN 30697, требования по выбросам EN 676/EN 267.

Эксплуатация и преимущества

• Быстрое переключение между газом и дизелем без замены основных узлов, что повышает надежность резервного питания.
• Электронная модуляция в газовом режиме обеспечивает точное поддержание тепловой нагрузки и экономию топлива при частичных нагрузках.
• Модульная конструкция и доступ к огневой голове упрощают техническое обслуживание и замену форсунок, электродов и фильтров.
• Защита электроники и автоматизация процессов снижают риск аварий и позволяют интегрировать горелку в современные системы диспетчеризации.

Рекомендации по монтажу и ТО

• Монтаж и пусконаладку выполнять квалифицированным персоналом с проверкой герметичности клапанов, корректировкой форсунок и калибровкой датчика пламени.
• Регламент обслуживания: визуальный осмотр и очистка газовой рампы и фильтра — каждые 3–6 месяцев; проверка электроники, реле давления и трансформатора розжига — ежегодно.
• Запасные части: форсунки, электроды, фильтры газовой рампы, топливный насос и элементы сервопривода рекомендуется хранить на складе для минимизации времени простоя.

Elco VGL 5.1000 MV KM d415 — выбор для проектов, где требуется надёжная комбинированная горелка с электронным управлением, гибким топливным профилем и продуманной сервисной доступностью.
