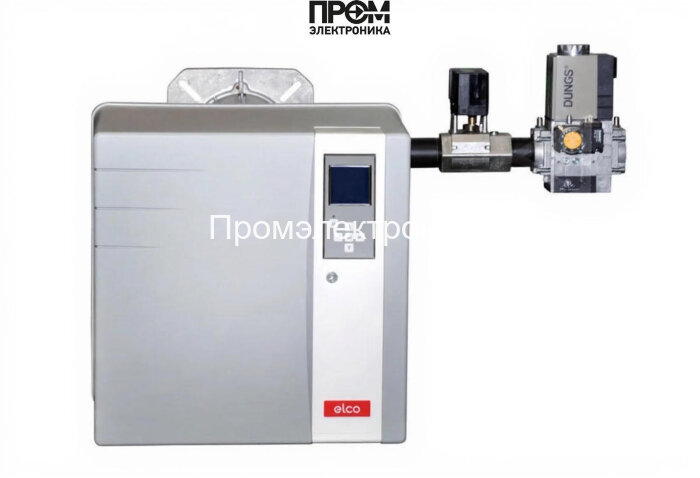

Газодизельная горелка Elco VGL 5.1000 MV KL d420

Газодизельная горелка Elco VGL 5.1000 MV KL d420 — техническое описание и конструктивный состав

Elco VGL 5.1000 MV KL d420 — промышленная комбинированная горелка с модуляцией мощности (газ) и двухступенчатым режимом для дизельного топлива, разработанная для эксплуатации в котельных и технологических печах средней и большой мощности. Диапазон тепловой мощности 240–1000 кВт, удлинённая пламенная труба 435 мм и интегрированная газовая рампа d420 делают устройство пригодным для применения при повышенных требованиях к стабильности горения и низким выбросам.

Ключевые свойства

• Тип топлива: природный/сжиженный газ и лёгкое дизельное топливо.
• Режимы работы: электронная модуляция газа, двухступенчатая подача дизеля.
• Электропитание: 220 В; потребляемая мощность 2200 Вт; электродвигатель 1500 Вт.
• Защита: IP41; рабочий диапазон температур от −10 до +60 °C.
• Габариты и масса: 118.7 × 58.1 × 54.9 см, масса 60 кг.

Конструкция и основные узлы

Конструкция горелки ориентирована на технически грамотное обслуживание и модульную замену компонентов. Ниже перечислены основные узлы и их функции:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переключении топливных режимов и поддерживает требуемое давление на форсунках.
• Датчик пламени — отвечает за безопасность и надёжность запуска/работы: мониторит наличие стабильного горения и блокирует топление при пропадании пламени.
• Топочный автомат — микропроцессорный модуль управления, реализующий стратегии модуляции, перехода между топливами и диагностические алгоритмы.
• Трансформатор розжига — формирует искровой разряд для инициации воспламенения при старте и повторных попытках поджига.
• Реле давления — контролирует давление топлива в системе и передаёт сигналы на топочный автомат для аварийной остановки при отклонениях.
• Форсунки — обеспечивают оптимальное распыление дизеля при двухступенчатой подаче и унифицированный режим распределения топлива в огневой головке.
• Сервопривод — управляет положением заслонок и дозированием воздуха/газа для точной регулировки соотношения воздух/топливо.
• Клапан — электромагнитные и запорные узлы, гарантирующие герметичность и безопасный перекрывающий механизм подачи топлива.
• Электроды — используются в системе поджига и контроля пламени, устойчивы к термическим нагрузкам и обеспечивают стабильную искру.

Функциональные преимущества и эксплуатация

• Автоматический переход между газом и дизелем без остановки технологического процесса при отклонениях в подаче топлива.
• Электронная модуляция газа обеспечивает точное соответствие тепловой нагрузки и снижает потребление электроэнергии за счёт адаптивного управления вентилятором.
• Модульная головка и съёмные элементы упрощают техобслуживание: замена форсунок, очистка огневой трубы и диагностика топочного автомата выполняется быстро и последовательно.
• Соответствие нормам низких выбросов при правильной настройке и использовании штатных комплектующих.

Рекомендации по монтажу и обслуживанию

• Устанавливать на котлы с фланцем Rp 2\" и обеспечивать возможность размещения пламенной трубы длиной ~435 мм.
• Проверять герметичность газовой рампы и фильтры перед запуском, контролировать работу реле давления и топливного насоса.
• Регулярно инспектировать электроды и трансформатор розжига, проводить тесты датчика пламени и обновление параметров в топочном автомате.
• Поддерживать интервал техобслуживания согласно рекомендациям производителя для сохранения паспортных характеристик.

Elco VGL 5.1000 MV KL d420 — инженерное решение для задач, где требуется надёжность, точность регулирования и возможность резервирования топлива. Комплектность, адаптивное управление и доступность сервиса обеспечивают длительную безаварийную эксплуатацию в промышленных условиях.
