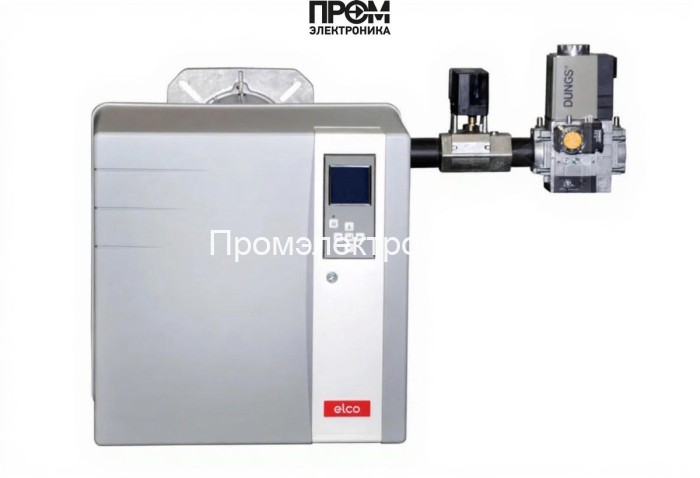

Газодизельная горелка Elco VGL 5.1000 M KN s42 — техническое описание

Предлагаемая комбинированная газодизельная горелка Elco VGL 5.1000 M KN s42 — предназначена для промышленных и коммунально-бытовых котельных, где требуется надёжная работа на природном газе и лёгком дизельном топливе. Описание подготовлено в техническом стиле с акцентом на эксплуатационные параметры и ключевые узлы, важные для проектирования, ввода в эксплуатацию и обслуживания в 2026 году.

Краткие технические данные

• Вид топлива: газовая / дизельная (комбинированная)
• Мощность: 240–1000 кВт
• Тип управления: электронно-модулируемая, двухступенчатая
• Длина пламенной трубы: 215 мм (короткая)
• Присоединение: DN 65
• Электропитание: 220 В; электродвигатель: 1500 Вт; потребляемая мощность: 2200 Вт
• Класс защиты: IP41; уровень шума: 81 дБ; вес: 60 кг
• Рабочая температура: от -10 до +60 °C; противодавление: 0–9 мбар

Конструкция и состав — основные узлы горелки

Горелка выполнена по модульной схеме, что упрощает сервис и замену компонентов. Ниже приведён структурированный перечень ключевых элементов, входящих в конструкцию и влияющих на безопасность, модуляцию и стабильность горения:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе между режимами и поддерживает требуемое давление форсунок.
• Датчик пламени — контактный/оптический элемент контроля наличия факела, интегрированный в систему безопасности для немедленной остановки при потухании.
• Топочный автомат — электронный модуль управления последовательностью розжига, модуляции и аварийной остановки, с диагностическим интерфейсом.
• Трансформатор розжига — генератор высокого напряжения для электрических электродов, обеспечивающий надёжный поджиг в любых режимах топлива.
• Реле давления — контролирует давление воздуха/топлива в системе, предотвращая работу при недопустимых параметрах и допуская автоматическую остановку.
• Форсунки — газовые и жидкотопливные сопла, рассчитанные на точную подачу и распределение топлива для устойчивого горения при диапазоне мощности 240–1000 кВт.
• Сервопривод — исполнительный механизм для регулирования дроссельных заслонок и дозирования топлива при модулирующем управлении.
• Клапан — газовый/топливный запорный элемент с быстрым перекрытием в аварийных режимах и поддержанием герметичности системы.
• Электроды — система поджига и контроля искрообразования, устойчивые к коррозии и рассчитанные на промышленный ресурс при плановом ТО.

Эксплуатационные особенности и рекомендации

• Рекомендуется обеспечивать чистоту головки сгорания и газовой рампы s42-65-DN65/TC для поддержания заявленного класса выбросов и экономичности.
• Проверка датчика пламени и трансформатора розжига при каждом плановом обслуживании снижает риск ложных остановок.
• Контроль работы реле давления и топливного насоса критичен для предотвращения гидравлических и пневматических сбоев при переключении топлива.
• Использование сертифицированных форсунок и своевременная калибровка сервоприводов обеспечивает плавную модуляцию и снижение нагрузки на котёл.

Заключение

Elco VGL 5.1000 M KN s42 — технически зрелая и модульная горелка, оптимизированная для задач средней и высокой теплоотдачи. Наличие ключевых узлов — топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов — обеспечивает высокую надёжность, быструю диагностику и удобство обслуживания. При проектировании системы рекомендуется учитывать габариты 96.7x58.1x54.9 см, вес 60 кг и требования к присоединению DN65.
