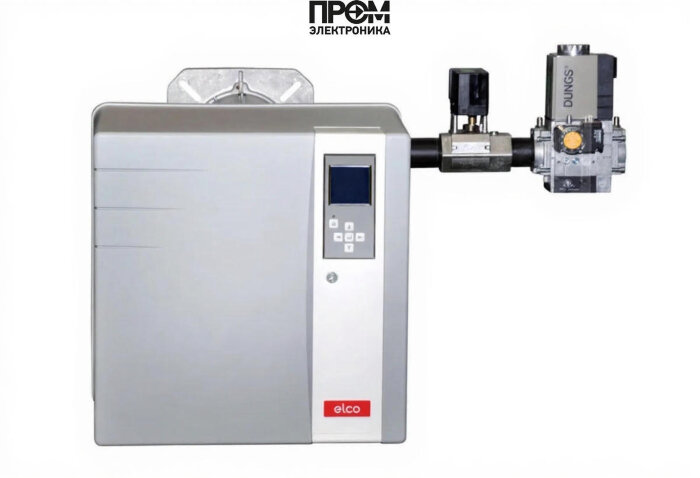

Газодизельная горелка Elco VGL 5.1000 M KL d422

Техническое описание газодизельной горелки Elco VGL 5.1000 M KL d422

Elco VGL 5.1000 M KL d422 — промышленная комбинированная (газ/дизель) горелка с электронным управлением, разработанная для надёжной работы в диапазоне мощности 240–1000 кВт. Конструкция оптимизирована для длительной эксплуатации в котельных и промышленных установках: удлинённая пламенная труба 435 мм, прочный алюминиевый корпус со звукопоглощающей изоляцией и класс защиты IP41. Управление и мониторинг обеспечиваются электронным блоком с интерфейсом MDE2.

Основные конструктивные узлы и составные детали

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе в резервный режим и поддерживает давление в рампе.
• Датчик пламени — сигнальный элемент для контроля горения и безопасного отключения при нестабильности пламени.
• Топочный автомат (электронный блок управления) — реализует модуляцию пламени, мониторинг параметров и логику безопасного запуска/остановки.
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искры на электродах при старте.
• Реле давления — контролирует наддув воздуха и противодавление, обеспечивает корректную работу при давлении от 0 до 9 мбар и магистральном 20–300 мбар.
• Форсунки — высокоточные распылители для дизельного режима, выполнены для равномерного распыла и минимизации отложений.
• Сервопривод — управляет газовыми и воздушными заслонками, обеспечивает плавную модуляцию и точную позиционировку при изменении нагрузки.
• Клапаны (газовая арматура) — многокомпонентная система закрытия и безопасности на газовой рампе d422 DN65.
• Электроды розжига и контроля — обеспечивают стабильный и повторяемый розжиг, устойчивы к воздействию высоких температур.

Ключевые технические параметры

• Мощность: 240–1000 кВт;
• Электропитание: 220 В, электродвигатель 1500 Вт, пиковое потребление ~2200 Вт;
• Длина пламенной трубы: 435 мм; соединение DN65;
• Класс защиты: IP41; уровень шума: 81 дБ; рабочая температура: -10…+60 °C;
• Габариты: 118.7×58.1×54.9 см; вес: 60 кг; бренд: Италия.

Преимущества и эксплуатация

• Электронная модуляция обеспечивает плавное управление мощностью, снижение циклических нагрузок и экономию топлива.
• Комбинированная конструкция быстро переключается между газом и дизелем, что повышает надёжность резервного теплоснабжения.
• Упрощённый доступ к огневой голове и сменным узлам снижает время ТО и облегчает замену форсунок, электродов и датчиков.

Решение подходит для модернизации водогрейных и паровых котлов средней и большой мощности, где требуются точная модуляция, экологичность газового горения и надёжный резерв на дизельном топливе.
