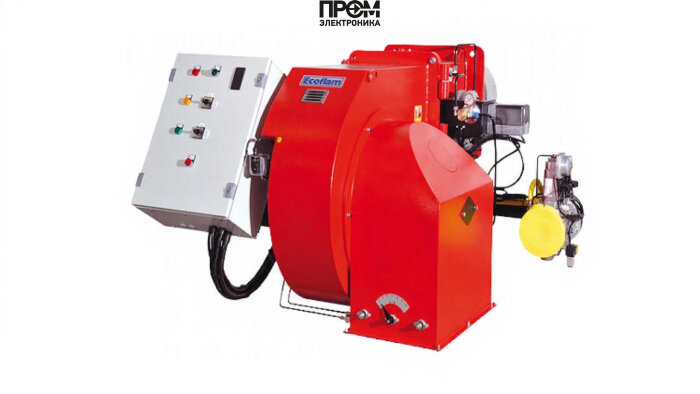

Газодизельная горелка Ecoflam MULTICALOR 300.1 PRE TL VGD 40.080 — техническое описание

Данное техническое описание предназначено для инженеров и специалистов по эксплуатации котельного оборудования. Горелка Ecoflam MULTICALOR 300.1 — комбинированное промышленное решение мощностью 630–3000 кВт, спроектированное для надёжной работы в режиме газ/дизель с учётом строгих требований безопасности и эффективности. Конструкция адаптирована для интеграции в паровые и водогрейные котлы с патрубком DN 80 и удлинённой пламенной трубой 530 мм.

Ключевые узлы и их назначение

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе в жидкотопливный режим, поддерживает требуемое давление на форсунках и защиту от сухого хода.
• Датчик пламени — контролирует наличие и стабильность горения, интегрируется в систему безопасности и немедленно инициирует останов при отсутствии контрольного сигнала.
• Топочный автомат — программируемый контроллер управления последовательностью розжига/остановки, мониторит рабочие параметры и интерфейсы котла.
• Трансформатор розжига — высоковольтный узел для формирования искрового разряда на электродах, обеспечивает надёжный запуск при различных условиях топлива.
• Реле давления — поддерживает безопасный диапазон давления газа в рампе, предотвращает работу при некорректном давлении и взаимодействует с топочным автоматом.
• Форсунки — точная дозировка дизельного топлива, оптимизация распыла для полной и экономичной догораемости в камере сгорания.
• Сервопривод — обеспечивает позиционирование клапанов и заслонок при регулировании подачи воздуха и топлива, поддерживает пропорции для низких эмиссий.
• Клапан — газовый и топливный запорный клапан с электрическим управлением для аварийного перекрытия подачи топлива.
• Электроды — компоненты системы розжига и контроля пламени, выполнены из термостойких материалов для длительного ресурса.

Технические особенности и эксплуатация

• Диапазон мощности: 630–3000 кВт; адаптация к нагрузке через сервопривод и автоматику.
• Электропитание: 220/380 В; класс защиты корпуса IP55 — допустимая работа при внешней влажности и пыли.
• Давление газовой рампы: 8.5–25.5 мбар; противодавление до 13 мбар.
• Конструкция модуля: модульная компоновка для быстрой замены узлов и сервисного доступа.
• Мониторинг: интеграция датчика пламени и реле давления напрямую в топочный автомат для автоматической защиты.

Рекомендации по обслуживанию

• Регулярная проверка и очистка форсунок и головы сгорания — не реже одного раза в квартал при интенсивной эксплуатации.
• Проверка топливного насоса и сетчатых фильтров при переводе в дизельный режим.
• Контроль работы трансформатора розжига и состояния электродов — замена при признаках износа для стабильного запуска.
• Тестирование датчика пламени и реле давления в рамках планового ТО; обновление настроек топочного автомата под условия котла.

Горелка Ecoflam MULTICALOR 300.1 оптимальна для средних и крупных котельных, где важны надёжность, оперативная смена типа топлива и точность дозирования. При проектировании и монтаже рекомендуется следовать заводским регламентам и привлекать квалифицированный сервис для обеспечения долговременной и безопасной работы.
