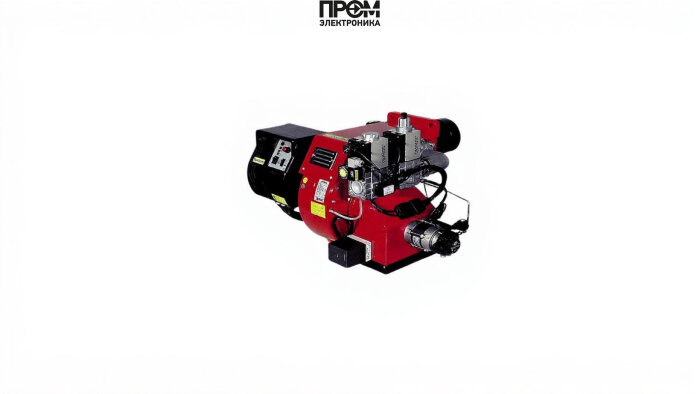

Техническое описание газодизельной горелки Ecoflam MULTICALOR 140 PR-AB TL VGD 20.503

Данная комбинированная горелка разработана для промышленных и коммунальных котельных, где требуется надёжная и адаптивная подача топлива. Описание составлено в сжатом техническом стиле с учётом SEO 2026: семантические заголовки, структурированные блоки и маркированные списки для улучшенной индексации и читаемости.

Ключевые технические параметры

• Тип: комбинированная газ/дизель
• Диапазон мощности: 250–1300 кВт
• Исполнение: прогрессивная, удлинённая пламенная труба 457 мм
• Электропитание: 220 В / 380 В, электродвигатель 2200 Вт
• Давления: газовая рампа 6–30 мбар, противодавление 0–8.7 мбар
• Габариты и подключение: 86.2 × 107 × 49.7 см, тип соединения Rp 2"
• Рабочая температура: −10…+60 °C

Конструкция и основные узлы

Модель представляет модульную конструкцию для упрощённого монтажа и обслуживания. Ниже перечислены основные детали и функциональные блоки, входящие в состав горелки, с указанием их роли в обеспечении стабильного и безопасного горения:

• Топливный насос — обеспечивает подачу дизельного топлива под заданным давлением и стабильный расход при изменении нагрузки.
• Датчик пламени — электронный элемент контроля наличия и устойчивости горения, интегрируется в систему безопасности.
• Топочный автомат — блок управления режимами работы, логикой переключения топлива и последовательностью розжига/остановки.
• Трансформатор розжига — генерирует искру для инициации горения при старте на жидком и газовом топливе.
• Реле давления — контролирует давление воздуха/топлива, обеспечивает аварийную остановку при выходе параметров за пределы нормы.
• Форсунки — распыляют дизельное топливо в камеру сгорания; конструкция форсунок оптимизирована для стабильного смесеобразования.
• Сервопривод — механический привод регулировки заслонок и положения форсунок для точной дозировки воздуха и топлива.
• Клапан — газовый/топливный запорный элемент для быстрого и герметичного перекрытия подачи при аварийных ситуациях.
• Электроды — обеспечивают надёжный розжиг и стабильную искровую искру в широком диапазоне внешних условий.

Эксплуатационные преимущества

• Быстрое переключение между газом и дизелем обеспечивает бесперебойность работы котельной при смене вида топлива.
• Широкий мощностной диапазон и прогрессивное исполнение делают горелку применимой в модульных и стационарных схемах.
• Удлинённая пламенная труба улучшает глубину прогрева топочной камеры и снижает вероятность локальных перегревов.
• Интегрированный контроль пламени и реле давления увеличивают безопасность и снижают риски некорректной работы.

Рекомендации по монтажу и обслуживанию

• Устанавливать согласно инструкциям производителя с учётом фланцевого подключения Rp 2".
• Проводить периодическую проверку топливного насоса, состояния форсунок и электродов.
• Тестировать датчик пламени и трансформатор розжига при каждом сервисном осмотре.
• Проверять корректность срабатывания реле давления и работу сервоприводов в точках регулировки.

Ecoflam MULTICALOR 140 PR-AB TL VGD — решение для объектов, где критичны надёжность, гибкость топлива и простота интеграции в существующие энергетические схемы. Техническая архитектура и состав основных узлов обеспечивают длительный ресурс при регулярном обслуживании и соблюдении эксплуатационных регламентов.
