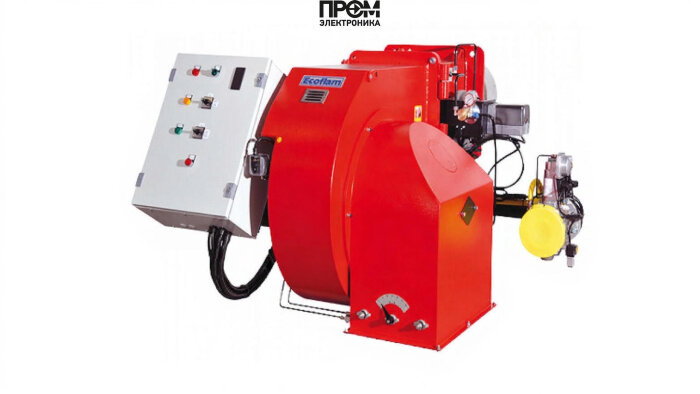

Техническое описание газодизельной горелки Ecoflam MULTICALOR 1000.1 PRE TC VGD 40.080

Представленная модель — промышленная комбинированная газодизельная горелка, спроектированная для стабильной и экономичной работы на средних и крупных котельных установках. Конструкция ориентирована на долгосрочную эксплуатацию в режимах с частыми переключениями топлива, точным регулированием подачи и повышенной степенью защиты. Описание учитывает ключевые эксплуатационные и конструктивные элементы, требуемые для внедрения в современные энергоцентры в 2026 году.

Краткие технические характеристики

• Мощность: 2 500–10 500 кВт
• Тип пламенной трубы: короткая, длина 470 мм
• Номинальный диаметр фланца: DN 80
• Электропитание: 220 / 380 В
• Расход топлива (дизель): 211–887 кг/ч
• Давление газовой рампы: 38–200 мбар; противодавление 0–28 мбар
• Класс защиты: IP55; рабочая температура: −10…+60 °C
• Уровень шума: 95.6 дБ

Конструкция и составные узлы

MULTICALOR 1000.1 выполнена по модульной схеме, что упрощает монтаж, обслуживание и модернизацию. В состав горелки входят критически важные компоненты для надежного и безопасного горения:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при заданном расходе и давлении, рассчитан на длительную циклическую работу.
• Форсунки — дозирование жидкого топлива с высокой точностью распыления для оптимального смесеобразования.
• Датчик пламени — для мгновенного контроля факела и предотвращения опасных режимов работы.
• Топочный автомат — главный контроллер безопасности и последовательности включения/выключения горелки.
• Трансформатор розжига и электроды — гарантируют надежную и повторяемую инициирующую искру в любых условиях запуска.
• Реле давления — контролирует давление топлива/газа в контуре и блокирует подачу при отклонениях от допустимых значений.
• Сервопривод — обеспечивает плавную и точную регулировку расхода топлива и положения регулирующих клапанов.
• Клапан (газовый/топливный) — автоматическое перекрытие и модуляция потока, выполнен по промышленным стандартам герметичности.

Эксплуатационные преимущества и рекомендации

• Быстрое переключение между газовым и дизельным режимами без потери стабильности пламени.
• Модульность упрощает запасные части: насосы, форсунки, датчики и сервоприводы доступны для быстрой замены.
• Рекомендуется регулярная проверка датчика пламени, калибровка реле давления и очистка форсунок в соответствии с качеством топлива.
• Для снижения шума и повышения КПД применять шумозащитные кожухи и оптимизировать трассы воздуха/дыма.

Заключение

Ecoflam MULTICALOR 1000.1 — технически выверенное решение для промышленных котельных, сочетающее высокую мощность, гибкость управления и систему безопасности с сертифицированными узлами: насосом, форсунками, датчиком пламени, топочным автоматом, трансформатором розжига, реле давления, сервоприводом, клапаном и электродами. Конфигурация и параметры позволяют интегрировать горелку в современные тепловые схемы с требованиями энергоэффективности и цифрового мониторинга.
