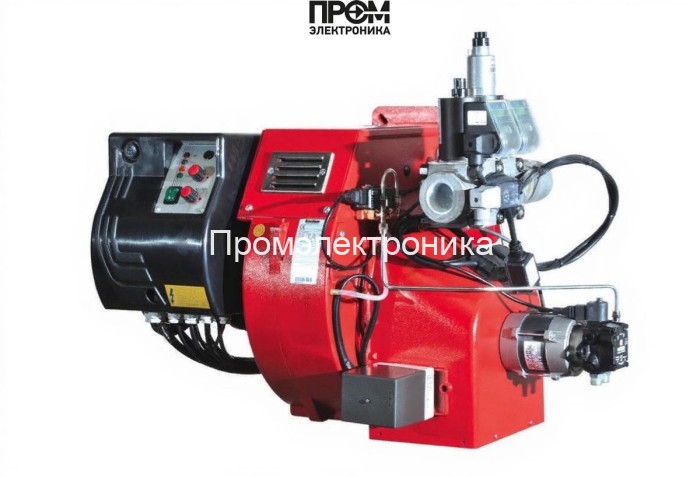

Газодизельная горелка Ecoflam MULTICALOR 100 TC — техническое описание и состав узлов

Ecoflam MULTICALOR 100 TC — комбинированная газодизельная горелка промышленного класса с диапазоном мощности 300–1000 кВт, предназначенная для стабильного теплогенерирования в водогрейных и паровых котлах. Конструкция выполнена по модульному принципу, что обеспечивает оперативный монтаж, простую диагностику и быструю замену узлов. Горелка поддерживает двухступенчатую работу, обладает короткой пламенной трубой 175 мм и электродвигателем вентилятора 1100 Вт; питание — 220/380 В. В базовой комплектации возможна интеграция блока управления Siemens LME 22, что упрощает интеграцию с системами автоматизации котельной.

Ключевые технические характеристики

• Тип: комбинированная (газ/дизель), двухступенчатая
• Диапазон мощности: 300–1000 кВт
• Длина пламенной трубы: 175 мм (короткая)
• Электропитание: 220 В / 380 В
• Электродвигатель вентилятора: 1100 Вт
• Противодавление: 0–8,5 мбар
• Комплектация: головка сгорания, газовая рампа, форсунки для дизеля, блок управления (опция)

Основные детали и состав горелки

В перечне составных элементов указаны узлы, критичные для безопасности, воспламенения и управления горением. Ниже перечислены основные компоненты, присутствующие в конструкции Ecoflam MULTICALOR 100 TC:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам при регулировании производительности.
• Форсунки — распыляют дизельное топливо, обеспечивая оптимальную фракцию распыла и устойчивое горение в камере.
• Датчик пламени — оптический/ионный сенсор контроля наличия пламени, интегрированный с защитной логикой топочного автомата.
• Топочный автомат — контроллер безопасности и логики пуска/остановки с функциями самодиагностики и блокировок.
• Трансформатор розжига — высоковольтный модуль для генерации искры на электродах при запуске топлива.
• Реле давления — контроль корректного давления воздуха/топлива, реализует предохранительные отключения при отклонениях.
• Сервопривод (электропривод заслонки) — прецизионная регулировка подачи воздуха для поддержания оптимальной смеси.
• Клапан (газовый/топливный) — электромагнитные и регулирующие клапаны для безопасного перекрытия подачи топлива.
• Электроды — пары искровых электродов для розжига и формирования стабильного фронта пламени.

Конструкция и эксплуатация

Модульная головка сгорания и съёмная газовая рампа упрощают техническое обслуживание: чистка форсунок и замена электродов выполняются без демонтажа корпуса горелки из котла. Система воздух/топливо с сервоприводом и реле давления обеспечивает точную стабилизацию соотношения при переходе между ступенями мощности. Топочный автомат в сочетании с датчиком пламени и трансформатором розжига гарантирует безопасный пуск и защиту от неполного сгорания.

Обслуживание и рекомендации

• Ежемесячная проверка топливного насоса, состояния форсунок и электрических соединений.
• Чистка и регулировка форсунок и электродов при эксплуатации на дизеле каждые 3–6 месяцев.
• Проверка работоспособности датчика пламени и трансформатора розжига при ежегодной диагностике блока управления.
• Использование рекомендованных заводских запасных частей для продления ресурса и сохранения КПД.

Ecoflam MULTICALOR 100 TC — инженерное решение для предприятий и котельных, требующих надёжной и гибкой газодизельной горелки с простым обслуживанием, высокой степенью автоматизации и возможностью интеграции в современные системы управления котлом.
