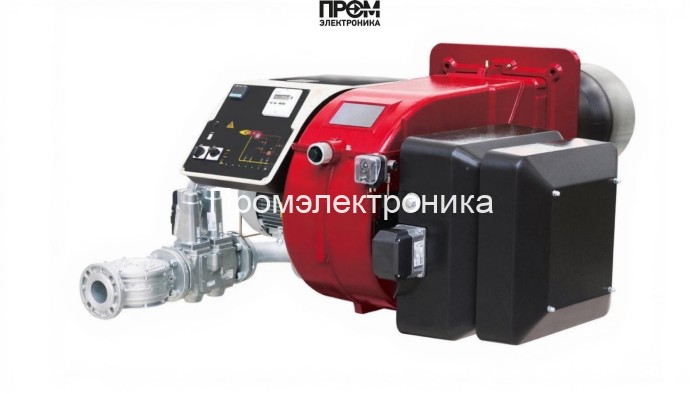

Газодизельная горелка CIB Unigas HR525A MG.PR.S.RU.VS.8.65.EC — техническое описание

Газодизельная комбинированная горелка CIB Unigas HR525A предназначена для промышленных котельных и технологических печей, требующих короткого, мощного факела и широкой модуляции мощности. Модель обеспечивает рабочий диапазон 2000–8000 кВт, совместима с системами электронного управления и адаптирована под эксплуатацию в сложных аэродинамических условиях топки.

Ключевые технические характеристики

• Вид горелки: комбинированная (газ/дизель)
• Мощность: от 2000 до 8000 кВт
• Исполнение: прогрессивная
• Тип пламенной трубы: стандартная
• Длина пламенной трубы: 530 мм
• Номинальный диаметр: DN 65
• Тип соединения: Rp 2 1/2"
• Рабочая температура: от -10 до +50 °C
• Противодавление в камере: 0…22 мбар
• Давление газа на рампе: от 23 до 327 мбар
• Расход топлива (дизель): 168–674 кг/ч
• Расход газа: 212–847 нм³/ч
• Электропитание: 220 В
• Электродвигатель: 18 500 Вт; потребляемая электрическая мощность: 22 000 Вт
• Класс пылевлагозащиты: IP40
• Вес: 557 кг
• Габариты (ВxШxГ): 172.3 x 161.3 x 87.4 см
• Комплектация: газовая рампа, голова сгорания
• Бренд: CIB Unigas (Италия)

Конструкция и состав горелки

• Моноблочная конструкция корпуса из литого алюминия с пластиковым кожухом для снижения шума и защиты элементов.
• Четырёхголовочная головка сгорания для укороченного, но равномерного факела, адаптированного под короткие топки.
• Газовая рампа с двумя электромагнитными клапанами, реле максимального давления газа и устройством контроля герметичности.
• Встроенный вентилятор высокой производительности, обеспечивающий подачу воздуха для устойчивого горения при противодавлении 0–22 мбар.
• Электрощит с мнемосхемой и электронным модулем управления пламени (менеджер LMV26 совместим с системами последнего поколения).

Преимущества и эксплуатационные достоинства

1. Две системы сжигания в одном корпусе — оперативный переход между газом и дизелем при необходимости резервирования.
2. Широкий диапазон регулирования мощности (2000–8000 кВт) — гибкость под разные тепловые нагрузки.
3. Короткий, мощный факел — оптимально для котлов с малой глубиной топочной камеры.
4. Электронное регулирование с высокой точностью и защитой по стандарту IP40.
5. Удобный доступ к обслуживаемым узлам — сокращение времени ТО и снижение операционных расходов.
6. Надёжность компонентов итальянского бренда и соответствие промышленным требованиям по безопасности.

Примеры реального применения

• Промышленные котлы городской ТЭЦ — обеспечение пиковых и базовых нагрузок с возможностью переключения топлива при перебоях поставок.
• Технологические печи металлургического и химического производства, где требуется короткий интенсивный факел и стабильная температура.
• Котлы отопления крупных складских и муниципальных комплексов с ограниченной длиной топки.
• Резервирование в котельных на объектах с переменным качеством газа — оперативное переключение на дизельное топливо.

Обслуживание и эксплуатация

• Режим работы: прерывистый с обязательной автоматической паузой каждые 24 часа для самодиагностики систем безопасности.
• Проверка герметичности газовой рампы и состояния электромагнитных клапанов — планово каждые 3 месяца при интенсивной эксплуатации.
• Техническое обслуживание вентилятора, очистка воздухозаборной защиты и контроль IP40 — с интервалом, рекомендованным в сервисной документации.
• Контроль давления газа: обеспечение подачи в диапазоне 23–327 мбар; при отклонениях риск нестабильного горения.
• Рекомендуется договор сервисного обслуживания с авторизованным сервисным центром для продления ресурса и соблюдения гарантийных условий.

Для каких котлов подходит

• Промышленные и энергетические водогрейные и паровые котлы с камерой сгорания от короткого до стандартного типа.
• Котлы с высоким и низким аэродинамическим сопротивлением (противодавление 0–22 мбар).
• Модели, где требуется подключение к рампе Rp 2 1/2" и номинальный вход DN 65.

FAQ — часто задаваемые вопросы

Можно ли эксплуатировать горелку при температуре ниже -10 °C?

Стандартный рабочий диапазон -10…+50 °C. Для эксплуатации ниже требуется специальное исполнение и предварительное согласование с заводом-изготовителем.

Какая требуется электроэнергия для запуска и работы?

Горелка рассчитана на питание 220 В. Электродвигатель 18 500 Вт, общая потребляемая электрическая мощность около 22 000 Вт.

Как организовано переключение между газом и дизелем?

Переключение выполняется через газовую рампу и систему управления LMV26; предусмотрена автоматика и контроль утечек.

Требуется ли особая вентиляция котельной?

Требования по вентиляции зависят от проекта котельной и нормативов безопасности; горелка предназначена для установки внутри помещений без агрессивных сред и повышенной пыли.

Если вы планируете внедрение или модернизацию оборудования — покупайте горелки CIB Unigas у компании Промэлектроника: sales@prom-elec.com. Наши специалисты помогут подобрать комплектную поставку, оформить сервисное обслуживание и дать рекомендации по интеграции в существующую схему котельной.

Технические параметры в описании соответствуют заводским спецификациям модели CIB Unigas HR525A MG.PR.S.RU.VS.8.65.EC. Перед установкой и вводом в эксплуатацию необходимо согласование проекта и проведение пусконаладочных работ квалифицированной командой.
