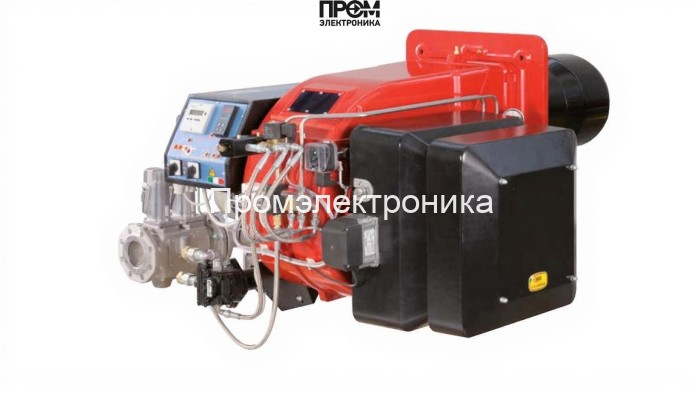

Газодизельная горелка CIB Unigas HR520A MG.MD.S.RU.A.1.50

Газодизельная горелка CIB Unigas HR520A — техническое описание и состав

Газодизельная горелка CIB Unigas HR520A MG.MD.S.RU.A.1.50 — промышленная Low NOx установка с модулируемым управлением, предназначенная для водогрейных и паровых котлов мощностью 1–6,4 МВт. Конструкция ориентирована на длительную эксплуатацию в котельных, промышленных парогенераторах и резервных установках. В описании отражены ключевые параметры и составные узлы, обеспечивающие надежность и безопасность работы в соответствии с требованиями 2026 года по энергоэффективности и экологичности.

Краткие технические параметры и эксплуатационные показатели:

• Мощность: 1000–6400 кВт, модулируемое регулирование нагрузки;
• Тип топлива: газ/дизель, расход дизеля 84–539 кг/ч, расход газа 106–677 нм³/ч;
• Длина пламенной трубы: 530 мм, номинальный диаметр DN 50 (соединение Rp 2");
• Электропитание: 220/380 В, электродвигатель 11 кВт, потребляемая мощность до 15 кВт;
• Класс защиты IP40, рабочая температура −10…+50 °C, вес 375 кг.

Конструкция горелки выполнена модульно: корпус с креплениями обеспечивает жёсткость, система охлаждения — стабильный тепловой режим, головка сгорания — формирование факела заданной длины. Для интеграции в автоматизированные системы предусмотрен менеджер горения LMV26 и стандартный набор сигнальных и силовых выводов.

Основные рабочие и сервисные узлы (обязательное перечисление компонентов):

• Топливный насос — подача дизельного топлива под заданным давлением, обеспечивает стабильность впрыска при переходах;
• Форсунки (сопла) — формирование факела и оптимизация распределения топлива в камере сгорания;
• Датчик пламени — оптический/ионный контроль наличия горения для отключения при сбое;
• Электроды розжига — инициирование искрового разряда для старта горения на газе или дизеле;
• Трансформатор розжига — высоковольтный генератор искрового импульса, совместим с электроникой управления;
• Топочный автомат (блок управления) — реализует алгоритмы модуляции, пуск/останов, самодиагностику;
• Реле давления — контроль подач и защитное отключение при отклонениях рабочего давления;
• Сервопривод — точная позиционная регулировка воздушной заслонки и пропорций топлива/воздуха;
• Клапаны (газовые и топливные) — многоступенчатая защита и запорная арматура для безопасной эксплуатации.

Данный набор узлов обеспечивает: оперативный переход между газом и дизелем, стабильную модуляцию на частичных нагрузках, автоматическое поддержание параметров горения и высокий уровень безопасности благодаря многоуровневой защите. Рекомендуется регламентное обслуживание топливного насоса, форсунок, датчика пламени и блока управления для сохранения КПД и снижения выбросов.

Горелка CIB Unigas HR520A — оптимальное решение для предприятий, где важны энергоэффективность, минимизация NOx и надежная автоматизация процессов по стандартам 2026 года.
