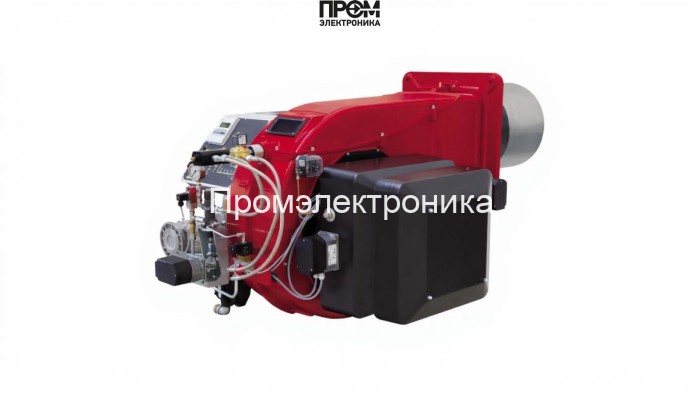

Газодизельная горелка CIB Unigas H455A MG.PR.SR.RU.A.8.50.EC — техническое описание и состав узлов

Представленная газодизельная горелка CIB Unigas H455A — промышленное двухтопливное решение с прогрессивным регулированием мощности 750–4550 кВт. Конструкция ориентирована на длительную эксплуатацию в промышленных котельных и теплогенераторах: корпус с классом защиты IP40, длина пламенной трубы 495 мм, электропитание 220/380 В, номинальный привод 7500 Вт. Сертифицированные компоненты обеспечивают низкие выбросы NOx <120 мг/кВт·ч и соответствие современным экологическим требованиям.

Ключевые функциональные блоки

• Топливный насос — обеспечивает стабильную подачу дизельного топлива, имеет автономный привод и защиту от перегрузок; в газовом режиме насос отключается.
• Датчик пламени — оптический/ионный модуль контроля наличия стабильного факела, интегрируется с системой безопасности автоматики.
• Топочный автомат — программируемый блок управления с алгоритмами розжига, контроля давления и температур, поддерживает прогрессивное регулирование мощности.
• Трансформатор розжига — обеспечивает надежное формирование искры на электродах, рассчитан на интенсивный режим запусков и стабильную работу при 220/380 В.
• Реле давления — входной узел контроля противодавления и защитный элемент для предотвращения работы вне допустимых параметров (0–20 мбар).
• Форсунки — высокоточные распылители дизельного топлива, обеспечивают оптимальную аэрозольную структуру для полного сгорания при минимальных эмиссиях.
• Сервопривод — исполнительный механизм для регулировки газовой рампы и заслонок, обеспечивает плавное и быстродействующее управление подачей воздуха/топлива.
• Клапан — электромагнитные и запорные элементы газовой рампы высокого давления (10–264 мбар), с проверкой герметичности и блокировкой при авариях.
• Электроды — рабочие элементы розжига и ионизации пламени, выполнены из износостойких сплавов для длительного ресурса.

Технические преимущества и эксплуатация

• Модульная компоновка облегчает обслуживание и замену комплектующих без демонтажа основного корпуса.
• Интегрированная автоматика поддерживает протоколы мониторинга и быстрый переход между газовым и дизельным режимами.
• Рекомендуется плановое сервисное обслуживание: проверка герметичности рампы, очистка пламенной трубы 495 мм, контроль состояния форсунок и электродов.

Горелка CIB Unigas H455A — выбор для объектов, где критичны надежность, низкие выбросы и гибкость топлива. Конструкция и комплектующие разработаны для простоты интеграции в существующие котельные схемы с фланцевым подключением Rp 2" и DN 50.
