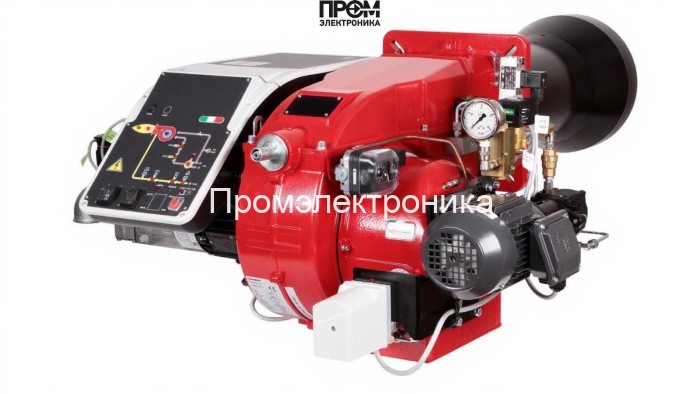

Газодизельная горелка CIB Unigas C120A — техническое описание и состав узлов

Комбинированная газодизельная горелка CIB Unigas C120A рассчитана на промышленную эксплуатацию при мощности от 300 до 1200 кВт. Конструкция обеспечивает надёжное сжигание природного/сжиженного газа и дизельного топлива с плавным переходом между видами топлива, стабильной работой при противодавлении до 8 мбар и в температурном диапазоне от −10 до +50 °C. Описание ориентировано на специалистов по котлотехнике и обслуживанию, содержит подробный перечень ключевых узлов и эксплуатационные параметры для правильной интеграции в котельные установки.

Основные узлы и детали горелки

• Топливный насос — обеспечивает дозирование дизельного топлива с заданной производительностью для стабильного распыла и горения;
• Датчик пламени — оптический/ионный сенсор для мгновенного контроля наличия устойчивого факела и защиты от самопроизвольного выключения;
• Топочный автомат — блок управления режимами двухступенчатой работы, согласует последовательность розжига, контроля и отключения;
• Трансформатор розжига — высоковольтный блок для образования искрового разряда на электродах при старте;
• Реле давления — контроль безопасного давления в газовой рампе и сигнализация аварийных состояний;
• Форсунки — комплект сопел для распыла дизеля, подобранный по типоразмеру и коэффициенту расхода;
• Сервопривод — механизм точного позиционирования дроссельных заслонок и клапанов подачи;
• Клапан — запорные элементы газовой рампы и системы подачи топлива с быстродействием и герметичностью;
• Электроды — монтаж для искрового розжига и ионизационного контроля пламени, рассчитанные на промышленные циклы включения.

Ключевые параметры и эксплуатация

• Мощность: 300–1200 кВт; комбинированный режим газ/дизель;
• Расход топлива: дизель 25–101 кг/ч; газ 32–127 нм³/ч;
• Длина пламенной трубы: 380 мм; номинальный диаметр подключения: DN 50;
• Электропитание: 220/380 В; электродвигатель 1500 Вт, потребляемая мощность ≈2000 Вт;
• Давление рампы: 6–40.3 мбар; противодавление в топке: 0–8 мбар; класс защиты IP40.

Преимущества и рекомендации

• Гибкость топлива и резервирование обеспечивают непрерывность тепла при смене сетевых условий;
• Двухступенчатая логика снижает выбросы и оптимизирует КПД при частичной нагрузке;
• Регулярная проверка датчика пламени, состояния форсунок, уплотнений клапанов и трансформатора розжига продлит ресурс системы;
• Для интеграции в существующие котельные рекомендуется учитывать габариты, шум 80 дБ и требования по подключению DN 50 / Rp 2".

Описание составлено с учётом технических характеристик и практических требований обслуживания; при проектировании комплектации и ремонте используйте оригинальные запасные части производителя для обеспечения безопасности и долговечности работы горелки.
