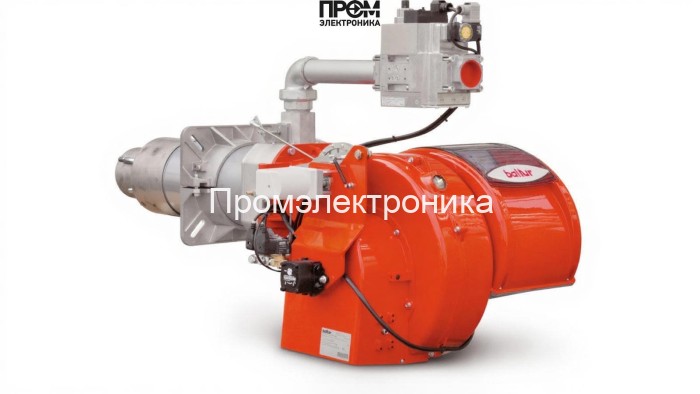

Газодизельная горелка Baltur TBML 160 MC — техническое описание и состав

Представленная модель Baltur TBML 160 MC — промышленная комбинированная горелка, разработанная для надёжной работы в системах теплогенерации средней мощности. Конструкция оптимизирована для работы на природном/сжиженном газе и дизельном топливе, обеспечивает быстрый переход между режимами и регулируемую тепловую отдачу в диапазоне 550–1600 кВт. Описание ориентировано на проектировщиков, сервисные организации и специалистов по котельному оборудованию; текст составлен в техническом стиле с упором на ключевые узлы и эксплуатационно-монтажные требования.

Основные технические параметры

• Тип: комбинированная газ/дизель, двухступенчатая / прогрессивная.
• Номинальная мощность: 550–1600 кВт (диапазон регулирования зависит от конфигурации).
• Длина пламенной трубы: 450 мм.
• Электропитание: 3~ 380–400 В ±10%, 50 Гц; электродвигатель 3000 Вт; потребляемая мощность ≈3400 Вт.
• Противодавление в топке: 0–12 мбар.
• Вес/габариты: 85 кг; 125×70×54 см.
• Класс защиты: IP40; уровень шума: 83 дБ.

Состав и ключевые узлы горелки

Конструкция горелки включает набор взаимосвязанных компонентов, обеспечивающих надёжность запуска, устойчивость горения и безопасность эксплуатации. Ниже перечислены обязательные элементы и их функции в составе TBML 160 MC:

• Топливный насос (дизельный, шестерёнчатого типа) — подаёт дизтопливо под рабочим давлением, оснащён регулятором давления и запорной арматурой для быстрого перекрытия подачи.
• Датчик пламени (УФ-датчик) — фиксирует наличие фактического горения, передаёт сигнал в топочный автомат для исключения ложных пусков и блокировок.
• Топочный автомат — микропроцессорная система управления циклом запуска/остановки, контролем времени розжига, защитными блокировками и диагностикой неисправностей.
• Трансформатор розжига — генератор высокого напряжения (≈26 кВ) для образования искрового промежутка на электродах при поджиге смеси.
• Реле давления — контролирует давление воздуха/топлива в магистралях, защищая систему от работы при недопустимых параметрах.
• Форсунки — распыляют дизельное топливо с заданной дисперсией; подбор форсунок влияет на КПД горения и эмиссии.
• Сервопривод воздушной заслонки — обеспечивает синхронную регулировку подачи воздуха при изменении нагрузки и переходах режимов.
• Клапаны (электромагнитные и запорные) — реализуют переключение и блокировку топлива, а также аварийное перекрытие подачи.
• Электроды розжига и ионизации — обеспечивают образование искры и контроль ионизационного тока для подтверждения стабильного поджига.

Монтаж, пусконаладка и эксплуатация

• Монтаж производится согласно проектным требованиям: выверка противодавления, геометрии фланцев и соответствие газовых/топливных подключений.
• Пусконаладочные работы: настройка соотношения воздух/топливо, проверка работы УФ-датчика, настройка времени розжига и тесты безопасности топочного автомата.
• Техобслуживание: периодическая проверка фильтров газовой рампы, очистка форсунок, контроль состояния электродов и исправности трансформатора розжига.
• Безопасность: обязательное заземление, установка защит по току и использование рекомендованных фильтров и обратных клапанов.

Вывод

Baltur TBML 160 MC — модульно-ориентированная горелка для промышленных котлов средней мощности, сочетающая высокую ремонтопригодность и широкий набор встроенных узлов управления. Применение проверенных компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает быстрый запуск, устойчивое горение и соответствие современным требованиям эффективности и безопасности. Для проектирования и обслуживания рекомендуется использовать оригинальную документацию производителя и привлекать сертифицированные сервисные бригады.
