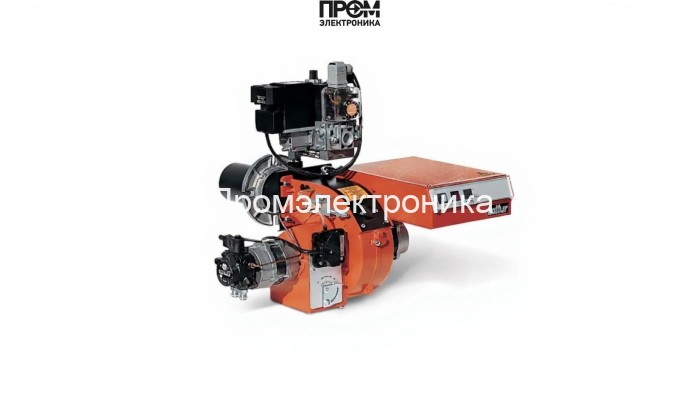

Газодизельная горелка Baltur MINICOMIST 11 L300

Газодизельная горелка Baltur MINICOMIST 11 L300 — техническое описание для проектировщиков и сервис-инженеров

Предлагаем системное описание конструкции и рабочих параметров комбинированной горелки Baltur MINICOMIST 11 L300, разработанной для промышленных и коммунально‑бытовых котлов мощностью 58,4–103 кВт. Описание ориентировано на подбор, монтаж и обслуживание в соответствии с современными требованиями энергоэффективности и безопасности 2026 года.

Ключевые параметры

• Мощность: 58,4–103 кВт (одноступенчатая регулировка)
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В, потребление: 430 Вт
• Электродвигатель привода насоса: 100 Вт
• Уровень шума: 66 дБ, защита электроэлементов: IP40
• Противодавление в камере: 0–1.7 мбар, масса: 20 кг

Конструктивный состав и критические узлы

Конструкция горелки спроектирована с приоритетом надёжности, простоты доступа к обслуживаемым узлам и совместимости с модернизированными системами управления котлами. Основные функциональные элементы включают:

• топливный насос (самовсасывающий шестерёнчатый насос) с регулятором давления — обеспечивает стабильную подачу жидкого топлива при переходе на дизель;
• датчик пламени (УФ‑датчик) — непрерывный мониторинг наличия факела и блокировка при пропадании горения;
• топочный автомат (контроллер LME 21/EN298) — последовательность розжига, контроль пред- и рабочей фазы, алгоритмы безопасного отключения;
• трансформатор розжига (высоковольтный, ~26 кВ) — надёжная инициирующая искра для стабильного поджига;
• реле давления — контроль минимального и максимального давления топлива/газа, интеграция с блокировками автоматики;
• форсунки (нержавеющая сталь) и стальной диск дефлектора — формируют факел и оптимизируют распыл топлива для полного сгорания;
• сервопривод — точное управление воздушной заслонкой и положением смесительного узла для поддержания оптимального соотношения воздух/топливо;
• клапаны (электромагнитные: основной и запорный) — надёжная газовая арматура для быстрого перекрытия и аварийной остановки;
• электроды зажигания — корректное расположение и материал для повторяемого и стабильного поджига.

Применение и интеграция

• Резервирование топлива: автоматическое переключение между газом и дизелем обеспечивает бесперебойность тепла.
• Совместимость: адаптирована под атмосферные и слабо избыточные камеры; монтаж на фланец котла с допустимым противодавлением 0–1.7 мбар.
• Энергоэффективность: оптимизированная головка и форсунки снижают расход топлива при сохранении стабильного КПД.

Обслуживание и безопасность

• Регулярная проверка топочного автомата и датчика пламени — при каждом сезоне эксплуатации.
• Контроль состояния форсунок и насоса — промывка/замена при отклонениях характеристик распыла.
• Проверка реле давления и электроклапанов — предотвращение аварийных перекрытий.
• Технические работы — только квалифицированный персонал с протоколом измерений и фиксацией параметров.

Baltur MINICOMIST 11 L300 обеспечивает баланс технологичности и ремонтопригодности: модульная компоновка узлов упрощает замену форсунок, насоса и блока автоматики, а интеграция с современными системами управления котлом делает её оптимальным выбором для обновляемых парковых и промышленных объектов.
