Техническое описание

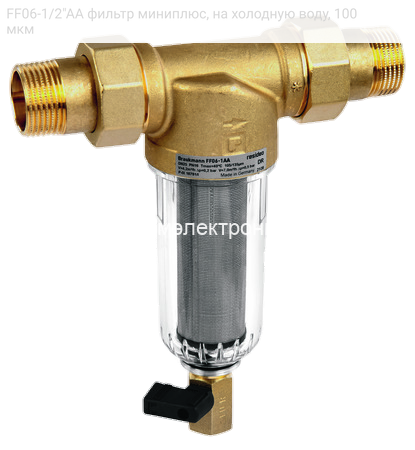

Фильтр FF06-1/2"AA предназначен для холодной воды и обеспечивает тонкую очистку с размером фильтрации 100 мкм. Подходит для бытового, промышленного и коммерческого применения в рамках заявленных характеристик.
ПРИМЕНЕНИЕ:
- Используется в условиях ограниченного монтажного пространства, особенно при близком расположении к стенам.
- Применяется, когда не требуется установка редукционных клапанов (максимальное давление 5,0 бар согласно DIN 4109).
- Совместим с уже установленными редукционными клапанами без возможности доработки фильтра.
ОСОБЕННОСТИ: Обладает внутренней и внешней резьбой на корпусе и штуцерах.
КОНСТРУКЦИЯ:
- Корпус с внутренней и внешней резьбой.
- Резьбовые штуцеры.
- Сетчатый фильтр для тонкой очистки.
- Колба.
- Шаровой клапан.
МАТЕРИАЛЫ:
- Корпус из штампованной латуни с защитой от вымывания цинка.
- Штуцеры из латуни с наружной резьбой.
- Фильтрующий элемент из нержавеющей стали.
- Колба из прозрачного ударопрочного синтетического материала для холодной воды.
МАРКИРОВКА:
- FF06 – XXX AA – с прозрачной колбой.
- FF06 – XXX AAM – с латунной колбой. XXX обозначает размер штуцеров.
- Размеры: R 1/2", 3/4", 1". Вес: 0,7 кг, 1,0 кг, 1,3 кг соответственно.
ПРИНЦИП ДЕЙСТВИЯ: Вода фильтруется через сетчатый элемент снаружи внутрь и выходит очищенной. Для промывки открывается шаровой клапан, и поток под давлением удаляет загрязнения. Во время промывки возможно снижение давления подачи воды.
ИНСТРУКЦИЯ ПО МОНТАЖУ:
- Совместим с металлическими и пластиковыми трубами.
- Устанавливается горизонтально колбой вниз для оптимальной фильтрации.
- Располагается за водосчетчиком после запорных клапанов по DIN 1988, часть 2.
- Обеспечьте доступ для контроля загрязнения и обслуживания через прозрачную колбу.
