Elco BFP 21 R3L 071N1109

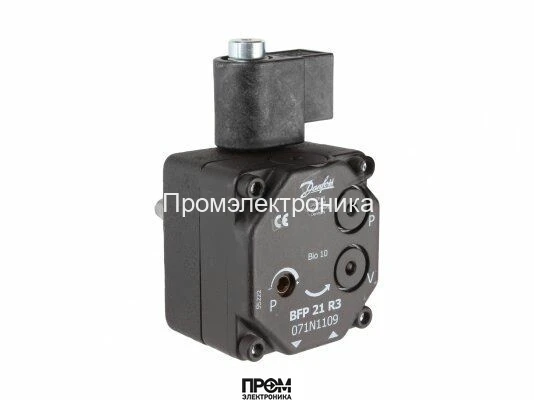

Топливный насос для горелки Elco BFP 21 R3L 071N1109
Высокопроизводительный одноступенчатый топливный насос Elco BFP 21 R3L 071N1109 предназначен для использования в бытовых и коммерческих жидкотопливных горелках малой и средней мощности. Данная модель, произведенная в Италии, является полной технической модификацией и аналогом насоса Danfoss BFP 21 R3L (071N1109), гарантируя идентичные параметры производительности и совместимость при замене. Насос спроектирован для перекачивания дизельного топлива и керосина, обеспечивая стабильную подачу к форсунке и точное регулирование давления благодаря встроенному электромагнитному клапану (ЭМК).
Область применения и функциональные особенности
Насос Elco серии BFP идеально подходит для горелок, работающих в однотрубной или двухтрубной системе. Встроенный ЭМК выполняет функцию регулировки давления и мгновенного запирания, что предотвращает капание топлива после остановки горелки и обеспечивает чистый и безопасный запуск. Конструкция с правым направлением вращения вала (по часовой стрелке) и стандартным втулочным креплением ∅ 32 мм делает его универсальным решением для широкого спектра отопительного оборудования.
Ключевые технические характеристики
- Бренд: Elco
- Модель: BFP 21 R3L 071N1109
- Страна-изготовитель: Италия
- Совместимость: Полный аналог Danfoss BFP 21 R3L 071N1109
- Категория: Насос для горелки
- Вид перекачиваемой жидкости: Дизельное топливо, керосин
Параметры производительности
- Расход топлива: 24 л/ч, обеспечивает стабильную работу горелок соответствующей мощности.
- Диапазон давления на форсунку: Регулируется в пределах от 7 до 20 бар, что позволяет точно настроить процесс сгорания.
- Заводские установки давления: 10 бар, оптимальное значение для большинства стандартных применений.
- Давление на входе/выходе: 2 бар, поддерживает стабильность в гидравлической системе.
- Эксплуатационная вязкость: от 1.3 до 12 мм²/с (сСт), подходит для стандартного зимнего и летнего дизтоплива.
- Высота всасывания: Максимальный вакуум до 0,45 бар, что предотвращает выделение воздуха из топлива и кавитацию.
Конструкция и монтажные размеры
- Тип модели: Одноступенчатая, с интегрированным электромагнитным клапаном для регулировки давления и запирания.
- Метод установки: Втулочное крепление ∅ 32 мм, стандартное для горелок европейского производства.
- Направление вращения вала: R (Right) - вращение по часовой стрелке, если смотреть со стороны вала.
- Диаметр оси (вала): 8 мм.
- Всасывающая и обратная линия: Резьбовое соединение G ¼ дюйма (6.35 мм).
- Выход на форсунку: Резьбовое соединение G ⅛ дюйма (3.175 мм).
- Порт манометра: G ⅛ дюйма, для контроля давления подачи на форсунку.
- Порт вакуумметра: G ⅛ дюйма, для диагностики состояния всасывающей линии.
- Заглушка байпаса: Установлена в обратную линию для двухтрубной системы (маркировка P). Для перехода на однотрубную систему заглушка легко демонтируется шестигранным ключом.
- Габариты (ДхШхВ): 9.2 x 6 x 10.4 см.
- Вес: 1.14 кг.
Электрические параметры и условия эксплуатации
- Напряжение электромагнитного клапана: 220 - 240 В, 50/60 Гц.
- Потребление электромагнитного клапана: 9 Вт, низкое энергопотребление.
- Класс пылевлагозащиты: IP 40, обеспечивает защиту от посторонних предметов размером более 1 мм.
- Номинальная скорость вращения: 2400 об/мин.
- Максимальная скорость вращения: 3450 об/мин.
- Вращающий момент: 0.1 Н·м.
- Температура топлива: Эксплуатационный диапазон от -20 до +70 ºC (макс. в насосе).
- Сетчатый фильтр: Открытая область 11 см², размер ячейки 200 мкм для качественной очистки топлива перед подачей в форсунку.
Компания Промэлектроника — официальный дилер. sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | R: вращение по часовой стрелке |
Серия насоса | BFP |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Вес | 1.14 кг |
