Elco AT2 75 C 9583 4P 0700

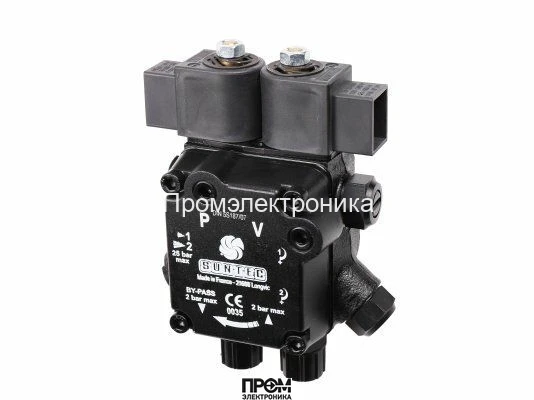

Топливный насос для горелки Elco AT2 75 C 9583 4P 0700 – двухступенчатый, с ЭМ клапаном
Представляем высокоэффективный двухступенчатый топливный насос Elco AT2 75 C 9583 4P 0700, разработанный для современных дизельных горелок. Произведенный в Италии, этот насос является эталоном надежности и точности, обеспечивая стабильную подачу дизельного топлива в системах отопления. Модель представляет собой модификацию популярного насоса Suntec AT2 75 C 9583 4P 0700, что гарантирует полную совместимость и высочайшее качество исполнения. Встроенный электромагнитный клапан обеспечивает два режима работы, позволяя гибко управлять процессом горения и оптимизировать расход топлива.
Ключевые преимущества модели Elco AT2 75 C:
- Двухступенчатая работа: Интегрированный электромагнитный клапан позволяет переключаться между двумя режимами давления, обеспечивая точную регулировку и эффективность.
- Высокая производительность: Способен перекачивать до 108 л/ч при давлении 11 бар, что подходит для горелок различной мощности.
- Надежность и долговечность: Изготовлен в Италии с классом пылевлагозащиты IP 54, что гарантирует защиту от внешних воздействий и долгий срок службы.
- Универсальность: Предназначен для работы с дизельным топливом в широком диапазоне вязкости и совместим с различными системами (однотрубными и двухтрубными).
- Точная настройка: Широкий диапазон регулировки давления на форсунку (от 8 до 25 бар) с предустановленными заводскими значениями для быстрой и простой инсталляции.
Технические характеристики и параметры
Производительность и гидравлические показатели
- Вид перекачиваемой жидкости: Дизельное топливо
- Производительность (при 11 бар, 5 сСт): 108 л/ч
- Производительность для 2-ой ступени (при 11 бар, 5 сСт): 87 л/ч
- Диапазон давления на форсунку: от 8 до 25 бар
- Заводские установки давления: 9 бар (низкое) / 22 бар (высокое)
- Давление на входе/выходе: 2 бар
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C (макс. в насосе)
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения кавитации
Электрические параметры электромагнитного клапана (ЭМК)
- Напряжение питания ЭМК: 220-240В / 110-120В / 24В (в зависимости от исполнения)
- Потребляемая мощность ЭМК: 9 Вт
- Максимальное давление ЭМК: 25 бар
- Функция клапана: Регулировка давления
Конструкция и монтажные размеры
- Бренд: Elco
- Модель: AT2 75 C 9583 4P 0700
- Страна-изготовитель: Италия
- Метод установки: Втулочное крепление ∅ 32 мм
- Диаметр вала: 8 мм
- Конструкция вала: Одна полость
- Направление вращения (со стороны вала): C - против часовой стрелки
- Расположение форсунки: Слева
- Вращающий момент: 0.14 Н·м
- Скорость вращения: 2850 об/мин (номинальная), 3600 об/мин (максимальная)
- Класс пылевлагозащиты: IP 54
Подключения и система фильтрации
- Всасывающая и обратная линия: ¼″ NPTF (коническая резьба), 6.35 мм
- Выход на форсунку: ⅛″, 3.175 мм
- Порт манометра: ⅛″, 3.175 мм
- Порт вакуумметра: ⅛″, 3.175 мм
- Сетчатый фильтр: Открытая область 20 см², размер ячейки 150 мкм
Особенности установки и эксплуатации
Насос Elco AT2 75 C поставляется с установленной заглушкой байпаса (P) в обратной линии, что соответствует конфигурации для двухтрубной системы. Для использования в однотрубной системе необходимо снять заглушку с помощью шестигранного ключа. Эта особенность обеспечивает гибкость при монтаже и адаптацию к различным гидравлическим схемам топливопровода.
Компания Промэлектроника – официальный дилер. sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л Тип модели |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Вид перекачиваемой жидкости | дизельное топливо |
