Артикул:224383
Двойной электромагнитный клапан Dungs DMV-D 5080/11 (арт. 224383) – это высокопроизводительное и надежное устройство класса «А» для автоматического управления подачей газа в промышленных установках. Обеспечивает быстрое открытие и закрытие (<1 с), фланцевое соединение DN 80, максимальное давление 500 мбар.
Все описание
Категории:
0
В наличии
В корзине
sales@prom-elec.com
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

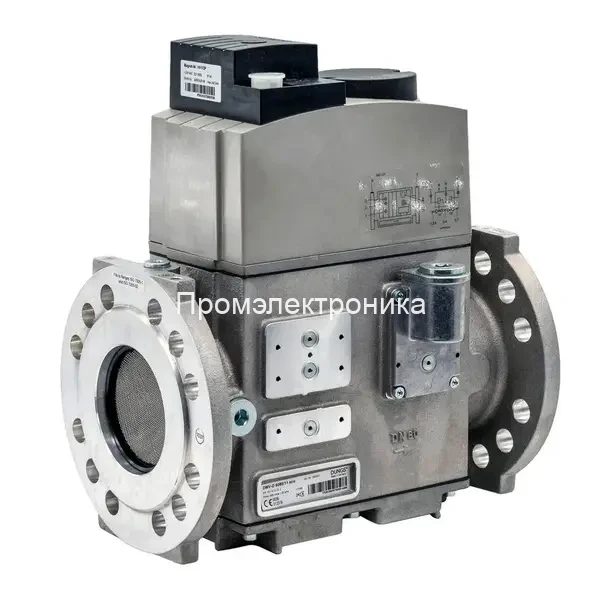

Двойной электромагнитный клапан Dungs DMV-D 5080/11 (арт. 224383)

Надежность и безопасность для промышленных газовых систем

Двойной электромагнитный клапан Dungs DMV-D 5080/11 представляет собой передовое инженерное решение для автоматизации и обеспечения безопасности газовых линий на промышленных объектах. Это компактное устройство объединяет два независимых электромагнитных клапана класса «А» в одном корпусе, что позволяет экономить пространство, упрощать монтаж и повышать общую надежность системы. Разработанный для интенсивной эксплуатации, клапан гарантирует мгновенное и герметичное перекрытие подачи газа, что является критически важным для предотвращения аварийных ситуаций.

Компания Промэлектроника, являясь официальным дилером продукции DUNGS, предлагает полный ассортимент оригинальных компонентов и квалифицированную техническую поддержку. Приобретая оборудование у нас, вы получаете гарантию подлинности и соответствия всем заявленным характеристикам.

Область применения и задачи

Клапаны серии DMV-D являются неотъемлемым элементом современных газовых рамп и систем управления горелками. Они предназначены для автоматического розжига, регулирования и аварийного отключения подачи природного газа, сжиженного газа (LPG), биогаза и других нейтральных газообразных сред.

Основные сферы применения:

  • Промышленные котлы и теплогенераторы: Обеспечение стабильной и безопасной работы котельных установок на заводах, ТЭЦ и в системах централизованного отопления.
  • Газопоршневые и газотурбинные установки: Управление подачей топлива в двигателях внутреннего сгорания и турбинах для выработки электроэнергии.
  • Металлургические и плавильные печи: Точный контроль газового потока для поддержания заданных температурных режимов при плавке, нагреве и термообработке металлов.
  • Сушильные камеры и печи для обжига: Применяются в керамической, стекольной, пищевой и химической промышленности для автоматизации процессов, требующих контролируемого нагрева.
  • Покрасочные камеры и установки для сжигания отходов: Гарантия безопасного сжигания топлива и утилизации промышленных отходов.

Технические характеристики и преимущества

Клапан Dungs DMV-D 5080/11 разработан с учетом высочайших требований к производительности и безопасности, что подтверждается его соответствием стандарту EN 161.

  • Тип клапана: Два одноступенчатых, быстро открывающихся и быстро закрывающихся клапана (V1 и V2).
  • Время срабатывания: Мгновенное действие — время открытия и закрытия менее 1 секунды.
  • Максимальное рабочее давление: До 500 мбар (50 кПа), что позволяет использовать его в большинстве промышленных систем среднего давления.
  • Класс безопасности: Класс «А», группа 2 в соответствии с европейским стандартом EN 161.
  • Тип соединения: Фланцевое соединение DN 80 для легкой интеграции в трубопроводы большого диаметра.
  • Пропускная способность: Высокая производительность до 260 м³/ч при перепаде давления 10 мбар (для природного газа).
  • Рабочая среда: Подходит для газов 1, 2, 3 семейств и других нейтральных газообразных сред.
  • Температурный диапазон: Стабильная работа в диапазоне температур окружающей среды от -15 °C до +60 °C.
  • Напряжение питания: Доступны версии для различных сетей: 220-240 В (арт. 224383), 110-120 В (арт. 226070), 24-28 В (арт. 226072).
  • Степень защиты: IP 54, обеспечивающая защиту от пыли и брызг воды, что позволяет эксплуатировать клапан в сложных промышленных условиях.

Конструктивные особенности

Каждый элемент Dungs DMV-D 5080/11 спроектирован для максимальной эффективности и долговечности.

  • Настройка основного расхода: Конструкция клапана V1 включает возможность ручной регулировки (дросселирования) основного объема газа, что позволяет точно настроить мощность горелки и оптимизировать процесс горения.
  • Высококачественные материалы: Корпус изготовлен из прочного алюминия и стали, не содержащих цветных металлов, что гарантирует устойчивость к коррозии. Уплотнительные элементы на седле клапана выполнены из NBR (бутадиен-нитрильный каучук), обеспечивающего полную герметичность на протяжении всего срока службы.
  • Встроенный фильтр: На входе установлен сетчатый фильтр (сито), который защищает внутренние компоненты клапана и последующее оборудование от механических примесей, продлевая их ресурс. Для максимальной защиты рекомендуется установка дополнительного газового фильтра на входе в газовую линию.
  • Возможность установки дополнительного оборудования:

    • Концевой выключатель (K01/1): На оси обоих клапанов (V1 и V2) предусмотрена возможность монтажа контактора для сигнализации закрытого положения, что позволяет интегрировать клапан в современные системы АСУ ТП.
    • Датчики давления: На корпусе имеются специальные порты (G 1/8) для подключения манометров или датчиков-реле давления (например, GW...A5) для мониторинга давления до, между и после клапанов.
    • Система проверки герметичности: Клапан полностью совместим с системами проверки герметичности DUNGS (например, VPS 504), которые автоматически контролируют герметичность клапанов перед каждым запуском горелки.
  • Универсальность монтажа: Установка клапана возможна как в горизонтальном, так и в вертикальном положении (электромагнитами вверх), что обеспечивает гибкость при проектировании газовых систем.
  • Электрическое подключение: Стандартное подключение осуществляется через штекерный разъем по DIN EN 175301-803, что упрощает и ускоряет монтаж.

Примеры использования на производстве

  1. Линия нагрева стальной заготовки: На заводе по производству металлоконструкций клапан DMV-D 5080/11 установлен на входе газовой рампы методической печи. Он обеспечивает мгновенное отсечение газа при получении сигнала от системы безопасности (например, при падении давления или погасании пламени), а также точную подачу топлива во время работы, что гарантирует равномерный нагрев заготовок и высокое качество конечной продукции.
  2. Парогенераторная установка в пищевой промышленности: На молочном комбинате клапан используется для управления газовой горелкой парогенератора, который стерилизует продукцию. Быстрое срабатывание клапана позволяет точно поддерживать температуру пара, а его надежность гарантирует бесперебойную и безопасную работу круглосуточного производства.
  3. Газопоршневая электростанция (ГПУ): В составе модуля когенерационной установки клапан Dungs DMV-D 5080/11 выполняет функцию главного запорного элемента на топливной линии. Его способность работать в режиме 100% ПВ (продолжительность включения) и быстрая реакция на команды системы управления обеспечивают стабильную работу двигателя и безопасность всего энергокомплекса.

Заказ и консультация

Для получения подробной технической консультации, уточнения цен и оформления заказа на двойной электромагнитный клапан Dungs DMV-D 5080/11, свяжитесь со специалистами компании Промэлектроника. Мы поможем подобрать оптимальное решение для ваших задач и обеспечим оперативную поставку оборудования.

Email для запросов: sales@prom-elec.com

Используются в горелках: Elco, Weishaupt, Ecoflam, Riello, Cib Unigas, Oilon, Baltur, Cuenod, Buderus, Lamborghini, Viessmann, Ferroli
