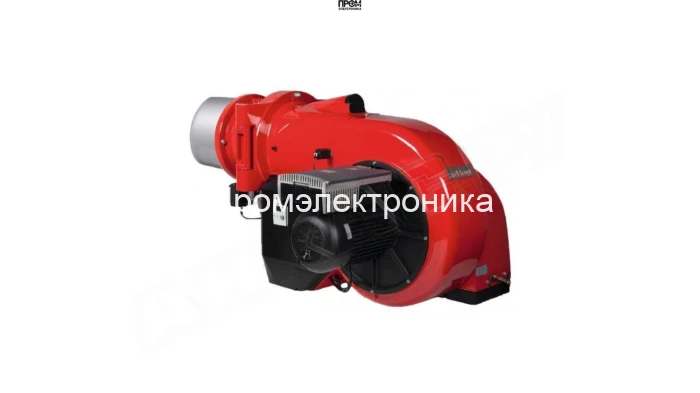

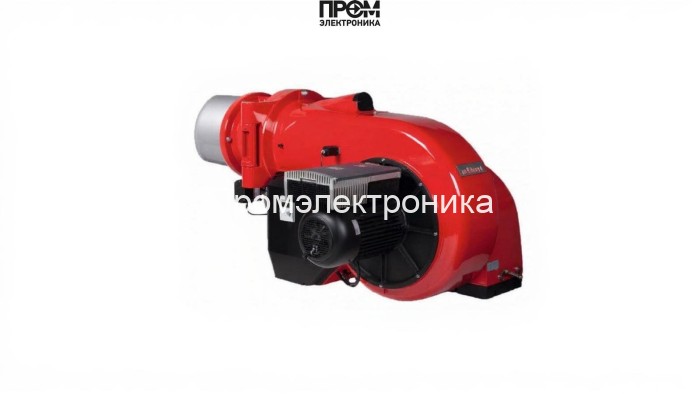

Дизельная горелка Weishaupt WM-L 50/1-A, исп. R — техническое описание

Дизельная горелка Weishaupt WM-L 50/1-A — промышленный модульный блок для стабильного и экономичного сжигания лёгкого жидкого топлива в диапазоне мощности 1200–8000 кВт. Исполнение R обеспечивает повышенную ремонтопригодность и интеграцию в автоматизированные тепловые контуры. Конструкция ориентирована на длительную эксплуатацию в цеховых и котельных помещениях с классом защиты IP55 и номинальным электропитанием 380 В.

Ключевые параметры

• Топливо: дизель (EL), вязкость до 6 мм²/с при +20 °C;
• Мощность: 1200–8000 кВт, электронная модуляция;
• Потребляемая мощность: 16500 Вт;
• Длина пламенной трубы: 442 мм; тип — стандартная;
• Противодавление в газоходе: от −2 до 24 мбар;
• Габариты: 205.8 × 141.1 × 105.8 см; вес: 455 кг.

Состав основных узлов

Конструкция WM-L 50/1-A включает интегрированные и сервисно‑доступные элементы, отвечающие за подготовку, дозирование и управление пламенем:

• Топливный насос — обеспечивает стабильное давление подачи дизельного топлива, допускает работу с заданными параметрами вязкости и температурного режима;
• Форсунки — комплект специализированных распылителей для формирования оптимальной фактуры факела и равномерного сгорания;
• Клапан — запорный и предохранительный узел подачи топлива с электрогидравлическим или электромагнитным приводом;
• Сервопривод — управление воздушной заслонкой и дозированием воздуха по сигналам контроллера для поддержания заданного соотношения воздух/топливо;
• Датчик пламени — УФ‑контроль или иная оптосистема для оперативного мониторинга наличия стабильного факела и отключения при нештатном состоянии;
• Электроды и трансформатор розжига — инициируют воспламенение распылённого топлива, разработаны для надёжного старта в режиме частых циклов;
• Топочный автомат — микропроцессорный блок управления (менеджер горения W‑FM) реализует последовательность пуска/остановки, защитные алгоритмы и коммуникацию с внешней системой АСУ ТП;
• Реле давления — контроль минимального и максимального давления в топливной системе и газоходе, блокировка при отклонениях.

Эксплуатационные особенности и преимущества

• Модульная архитектура облегчает техническое обслуживание и замену изнашиваемых компонентов без демонтажа горелки;
• Электронная модуляция мощности минимизирует расход топлива и пиковые нагрузки на котёл;
• IP55 и качественная сборка гарантируют устойчивость электроники и привода в агрессивной промышленной среде;
• Полный набор средств безопасности: контроль пламени, реле давления, автоматические блокировки и штатные сервисные интерфейсы.

Рекомендации по внедрению

Для достижения проектной экономичности и длительной службы рекомендуется интегрировать горелку в систему с мониторингом параметров горения, обеспечивать чистоту воздухозабора и регламентное обслуживание форсуночного блока, топливной линии и датчиков. Weishaupt WM-L 50/1-A подходит для водогрейных и паровых котлов, теплогенераторов и промышленных печей, где требуется точный контроль мощности и высокая надёжность работы.
