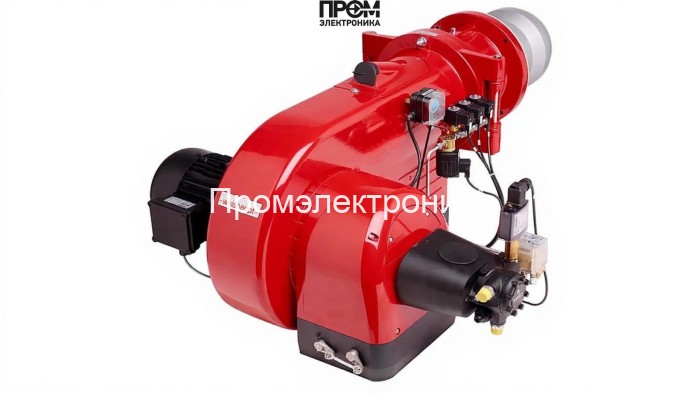

Дизельная горелка Weishaupt WM-L 30/3-A (исп. R-3LN) — техническое описание

Представленная модель Weishaupt WM-L 30/3-A (R-3LN) — промышленная дизельная горелка класса «прогрессив» для промышленных котлов и теплоагрегатов с диапазоном мощности 600–5000 кВт. Конструкция ориентирована на долговременную эксплуатацию в условиях переменных противодавлений (от -2 до 22 мбар) и рабочих температур от −10 до +40 °C. Типовая пламенная труба 480 мм и электродвигатель 17 кВт обеспечивают стабильную подачу воздуха и надежность механической части.

Ключевые технические параметры

• Вид топлива: дизельное
• Мощность: 600–5000 кВт
• Электропитание: 220/380 В
• Электродвигатель: 17 кВт
• Длина пламенной трубы: 480 мм
• Противодавление: -2…22 мбар
• Рабочая температура: -10…+40 °C
• Вес/габариты: 240 кг; 164.6×99.4×73 см

Конструкция и состав — основные узлы

Горелка выполнена модульно, что облегчает монтаж и сервис. Ниже перечислены основные детали и их функциональное назначение:

• Топливный насос — обеспечивает регулируемую и стабильную подачу дизельного топлива под требуемым давлением, критичен для точной модуляции мощности.
• Форсунки — атомизируют топливо для равномерного смешения с воздухом, обеспечивая оптимальную энергоотдачу и минимальные накопления сажи.
• Датчик пламени — быстрый и надежный контроль горения, сигнализирует об отказе факела и инициирует защитную остановку.
• Топочный автомат — логический блок управления последовательностью запуска/остановки, с диагностикой и защитой по основным параметрам.
• Трансформатор розжига — генератор искры высокого напряжения для инициации воспламенения в контрольных условиях.
• Реле давления — контролирует давление в топливной магистрали и обеспечивает аварийную блокировку при отклонениях.
• Сервопривод — обеспечивает позиционирование заслонок и регулировочных элементов для поддержания заданного соотношения «воздух/топливо».
• Клапан — запирает подачу топлива при останове или аварии, обеспечивает герметичность и безопасность системы.
• Электроды — элементы розжига и контроля пламени, выполнены из износостойких материалов для длительного ресурса.

Преимущества и эксплуатационные рекомендации

• Высокая надёжность и стабильность горения при больших диапазонах мощности.
• Модульная компоновка упрощает техническое обслуживание и замену узлов (форсунок, насоса, блока управления).
• Рекомендуется регулярная проверка и чистка форсунок и пламенной трубы, контроль состояния датчика пламени и трансформатора розжига.
• При монтаже учитывать геометрию футеровки топки и требования по противодавлению; предусмотреть сервисный доступ к насосу и топочному автомату.

Weishaupt WM-L 30/3-A (R-3LN) — решение для промышленных котельных и технологических печей, где требуются высокая энергетическая отдача, точное управление горением и удобство обслуживания. Встроенные средства диагностики и качественные комплектующие позволяют интегрировать горелку в современные энергоэффективные комплексы с минимальными доработками.
