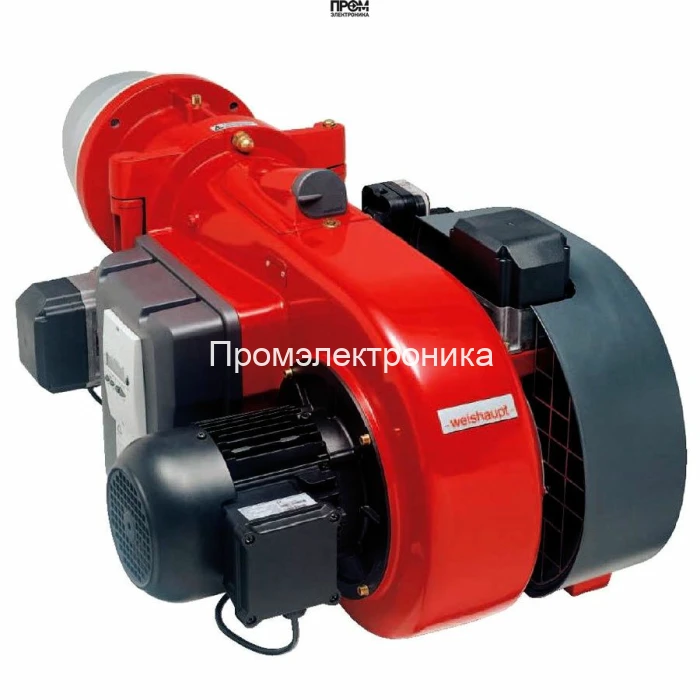

Дизельная горелка Weishaupt WM‑L 10/4‑A/R — техническое описание и составные узлы

Профессиональная дизельная горелка Weishaupt WM‑L 10/4‑A/R спроектирована для промышленного и коммунального теплоснабжения с модуляцией мощности 325–1120 кВт. Конструкция ориентирована на надёжность, лёгкое техобслуживание и минимизацию эксплуатационных затрат. В описании приведены ключевые конструктивные элементы, их функции и эксплуатационные параметры для грамотного подбора и интеграции в современные цифровые системы управления (2026 год — фокус на энергоэффективности и интеграции в SCADA).

Основные узлы и их назначение

• Топливный насос — обеспечивает стабильную подачу топлива при расходе 27.3–94 кг/ч, рассчитан на работу с низковязкими дизельными топливами (EL).
• Датчик пламени (UV‑детектор) — быстрый электронный контроль наличия устойчивого факела, обеспечивает безопасность и минимизирует ложные срабатывания.
• Топочный автомат (блок автоматики W‑FM) — микропроцессорное управление модуляцией, контроль последовательности пуска/остановки и связь по CAN‑интерфейсу с верхними системами управления.
• Трансформатор розжига и электроды — формируют искру и инициируют стабильное воспламенение струи топлива в камере сгорания.
• Реле давления — контролирует перепад и противодавление в топочной камере (допустимый диапазон -2…+7 мбар), предотвращая некорректную работу при отклонениях.
• Форсунки (распылители) — обеспечивают оптимальную дисперсию топлива для полного сгорания и низкого уровня выбросов.
• Сервопривод — управляет воздушной заслонкой для точной балансировки соотношения топливо/воздух при модуляции мощности.
• Клапан — запорные и предохранительные элементы топливной магистрали, обеспечивают герметичность и управление подачей топлива при пуске/останова́х.

Технические данные и эксплуатационные параметры

• Мощность: 325–1120 кВт; модулируемая для плавной подстройки под нагрузку.
• Электропитание: 220 В; электродвигатель — 1750 Вт; потребляемая мощность 1900 Вт.
• Габариты/масса: 82.5 × 68.7 × 44.5 см, вес 55 кг.
• Диапазон рабочих температур: от −10 до +40 °C; применение в помещениях, опции для наружного исполнения по запросу.
• Уровень шума: 81 дБ; возможна установка шумоглушителя и кожуха для забора наружного воздуха.

Обслуживание и интеграция

• Фронтальный доступ к узлам для быстрой замены форсунок, электродов, UV‑датчика и сервисного обслуживания топливного насоса.
• Рекомендуемые регламентные операции: проверка герметичности клапанов, состояние реле давления, чистка смесительного узла и калибровка сервопривода.
• Интеграция в SCADA через CAN‑интерфейс позволяет реализовать удалённый мониторинг состояния топочного автомата, статистику расхода топлива и прогнозирование технического обслуживания (PdM, 2026).

Weishaupt WM‑L 10/4‑A/R подходит для водогрейных и паровых котлов, теплогенераторов и сушильных установок, где требуются высокая степень управления горением, низкие выбросы и простота обслуживания.
