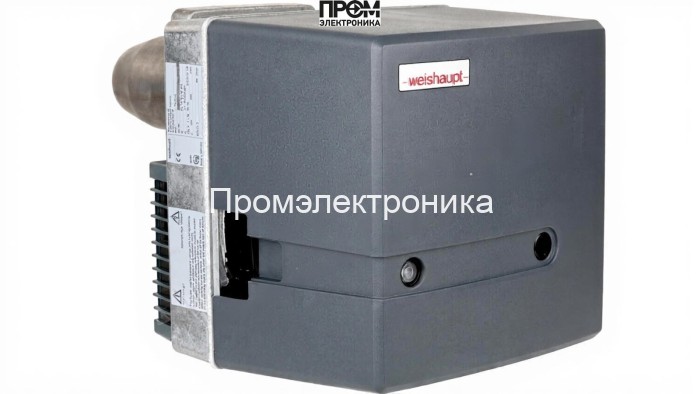

Дизельная горелка Weishaupt WL 5/2-B — техническое описание и состав узлов

Weishaupt WL 5/2-B — моноблочная дизельная горелка промышленного назначения с одноступенчатым управлением, разработанная для надёжного функционирования в системах отопления и водяного нагрева. Устройство обеспечивает мощностной диапазон 25–55 кВт при стандартном питании 220 В и оптимизировано для работы в условиях противодавления дымовых газов от -0,2 до +0,5 мбар. Конструкция ориентирована на энергоэффективность 2026 года, интеграцию в автоматизированные котельные и снижение эксплуатационных выбросов.

Ключевые узлы и их назначение

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсуночному узлу при заданном давлении, критичен для точности подачи и воспламенения.
• Форсунки — распыляют топливо в камеру сгорания; подбор форсунки производится с учётом объёма топочной камеры и требуемого расхода (в комплект базово не входит).
• Отсечной клапан (форсуночный клапан) — быстрый запор подачи топлива при аварийных ситуациях, снижает риск протечки и самовозгорания топлива вне камеры.
• Датчик пламени — обеспечивает мониторинг наличия устойчивого факела; в связке с топочным автоматом реализует защитные алгоритмы отключения при затухании.
• Топочный автомат — электронный контроллер с диагностикой и двухканальной избыточной логикой; управляет последовательностью розжига, контролем пламени и безопасным отключением.
• Трансформатор розжига — формирует искровой импульс для инициации воспламенения топлива на электродах при запуске.
• Электроды — служат точками генерации и контроля искры и пламени; выполняют функцию розжига и взаимодействуют с датчиком пламени.
• Сервопривод воздушной заслонки — автоматически регулирует подачу воздуха в камеру сгорания для поддержания оптимального соотношения воздух/топливо и снижения выбросов.
• Реле давления — контролирует давление воздуха в системе вытяжки/дымососа и блокирует работу при критических отклонениях.

Технические характеристики (ключевые параметры)

• Мощность: 25–55 кВт
• Расход топлива: ~5 кг/ч (типичное значение)
• Длина пламенной трубы: 132 мм
• Электропитание: 220 В; потребляемая мощность: 139 Вт; электродвигатель вентилятора: 90 Вт
• Противодавление дымовых газов: -0,2…0,5 мбар
• Габариты: 44.3 × 28.6 × 29.2 см; масса: 11.2 кг
• Исполнение: одноступенчатая; комплектуется огневой головой
• Соответствие нормативам: применимо в котлах с сертификацией EN226, EN303-2, DIN 4702-1 (см. требования производителя)

Эксплуатация, безопасность и обслуживание

• Интеллектуальный топочный автомат обеспечивает самодиагностику и индикацию ошибок через панель управления и интерфейс eBUS для интеграции в современные системы управления котлом.
• Регламентное обслуживание: проверка форсунки и отсечного клапана, очистка огневой головы, инспекция датчика пламени и состояния электродов, тест реле давления и сервопривода — не реже одного раза в год в зависимости от режима эксплуатации.
• Рекомендации по монтажу: обеспечить доступ для обслуживания, корректную настройку подачи воздуха сервоприводом и подбор форсунки с учётом характеристик топочной камеры.

Weishaupt WL 5/2-B сочетает компактность моноблочной конструкции с модулем автоматизации и набором критичных узлов — топливным насосом, форсуночным клапаном, датчиком пламени, трансформатором розжига, электродами, реле давления и сервоприводом — что обеспечивает надёжный розжиг, стабильное горение и безопасность при промышленной эксплуатации.
