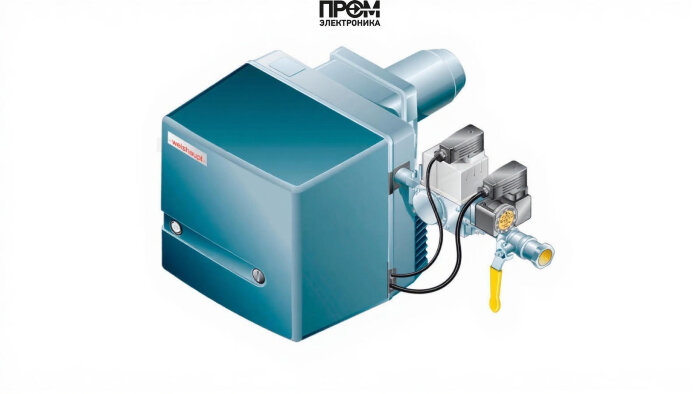

Дизельная горелка Weishaupt WL 5/1-B, исп. H с сервоприводом

Дизельная горелка Weishaupt WL 5/1-B, исп. H — техническое описание и состав узлов

Представленная моноблочная одноступенчатая дизельная горелка Weishaupt WL 5/1-B разработана для надёжной работы в системах отопления и водогрейных котлах мощностью 16,5–40 кВт. Конструкция ориентирована на простоту монтажа, быстрый доступ для обслуживания и интеграцию в современные системы автоматики. В основе — модульный принцип, позволяющий заменять отдельные элементы без демонтажа корпуса, что снижает время простоя и расходы на сервис.

Ключевые узлы и функции

• топливный насос — обеспечивает стабильную подачу дизельного топлива с точной дозировкой и поддержкой давления распыла;
• форсунки — высокоточный распыл для оптимального горения и уменьшения выбросов при номинальной нагрузке;
• электроды розжига — гарантируют воспламенение топлива в любых рабочих условиях при минимальных энергозатратах;
• трансформатор розжига — формирует необходимое напряжение для надёжного пробоя между электродами;
• клапан (быстродействующий запорный клапан) — обеспечивает мгновенное отключение подачи топлива при аварийных ситуациях;
• реле давления — контролирует подпор и предотвращает работу при недопустимых перепадах давления в топке;
• датчик пламени — оптический/ионный датчик для мгновенного контроля наличия горения и обеспечения безопасности;
• сервопривод — автоматическое управление воздушной заслонкой для оптимизации соотношения воздух/топливо;
• топочный автомат (цифровой менеджер горения) — микропроцессорный контроллер с диагностикой, индикацией состояния и интерфейсом для интеграции в eBUS-сети.

Технические преимущества и эксплуатационные характеристики

• компактный моноблок с быстросъёмным звукоизолирующим кожухом — облегчённый доступ к сервисным узлам;
• стабильная работа при температуре от −15 до +40 °C, сохранение параметров распыла за счёт встроенного электроподогрева штока форсунки;
• энергоэффективность: оптимизированное управление сервоприводом и топочным автоматом снижает потребление электроэнергии при пуске и работе;
• встроенные средства безопасности: двойная микропроцессорная диагностика, быстрое закрытие запорного клапана, контроль давления и датчик пламени;
• готовность к интеграции в систему удалённого мониторинга и управления благодаря eBUS-интерфейсу.

Рекомендации по монтажу и обслуживанию

• производить проверку и чистку форсунок и фильтров топлива не реже регламента производителя для сохранения стабильного распыла;
• контролировать состояние электродов и трансформатора розжига при каждом плановом обслуживании;
• проверять работоспособность датчика пламени и реле давления после каждого длительного простоя;
• регулярно тестировать сервопривод и топочный автомат на корректность сигналов и синхронизацию с внешними системами управления.

Weishaupt WL 5/1-B — технически выверенное решение для малой и средней мощности котельных, где критичны надёжность, простота обслуживания и возможность интеграции в современные энергоэффективные схемы управления отоплением.
